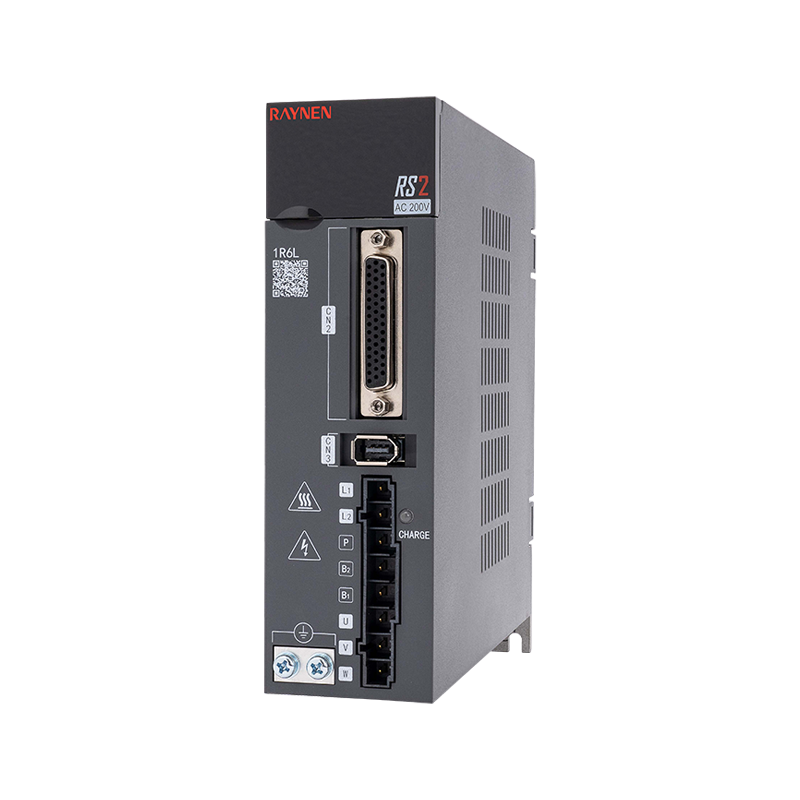

Servo Drive RS2

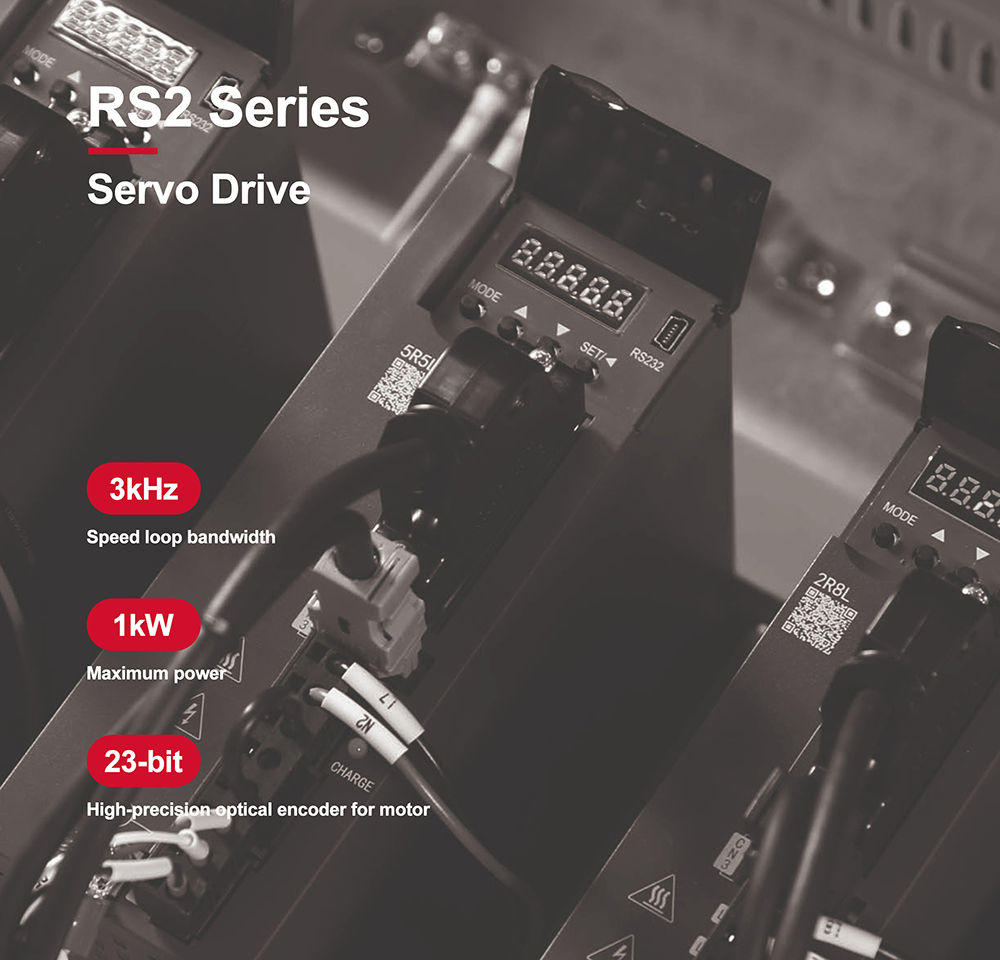

Servo drive seria RS2, lățime de bandă a buclei de viteză de 3 kHz, putere de până la 1 kW, encoder optic de înaltă precizie pe 23 de biți pentru adaptarea motorului. Control IGBT PWM, modul de acţionare a curentului sinusoid. Nivel de protecție IP20, nivel de poluare a mediului PD20.

Obțineți o cotație Descărcați

PREV：Nici un articol anterior URMĂTORUL：Servo Drive RA3

Parametru
Contactați-ne

Rezumatul produsului

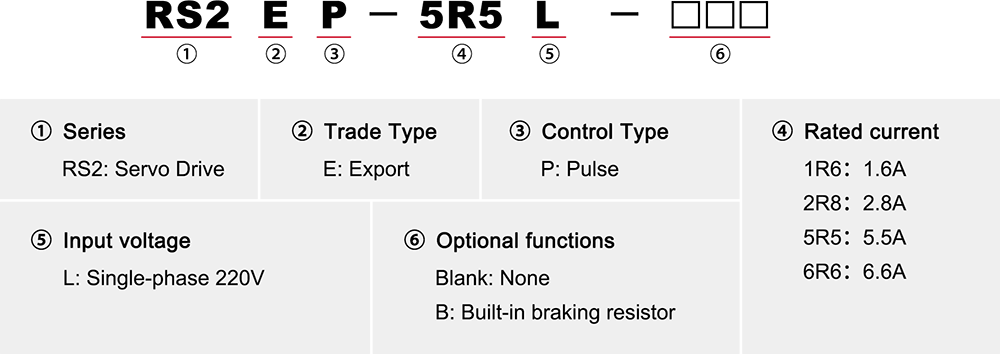

Nomenclatura modelului

Definiția portului


Marimea A		Marimea B
Nu.	Nume	Nu.	Nume
1	-	1	-
2	Mini USB	2	Mini USB
3	CN2	3	CN2
4	CN3	4	CN3
5	L1, L2	5	L1, L2
6	Frână	6	Frână
7	U, V, W	7	U, V, W
8	Șurub de împământare	8	Șurub de împământare
9	ÎNCĂRCARE	9	ÎNCĂRCARE
10	CN4/CN5	10	CN4/CN5
Descriere: ① -: Afișaj digital cu șapte segmente ②mini USB: interfață RS232, conectată la PC ③CN2: conector de semnal de ieșire/intrare, conectat la controler programabil (PLC) sau I/O de control ④CN3: Interfață de codificator, conectată la encoderul de pe servomotor ⑤L1, L2: sursa de alimentare a circuitului principal, conectată la sursa de alimentare monofazată (200~240VAC, sursă de alimentare 50/60Hz) ⑥Frână: Folosiți o rezistență externă de frânare ⑦U, V, W: Ieșire servomotor, conectată la conectorul de alimentare a motorului (U, V, W) ⑧Șurub de împământare: Conectați la masă de alimentare și la împământarea motorului ⑨CHARGE: Indicator luminos de alimentare ⑩CN4/CN5: 485 port de comunicare

Specificatii electrice

Specificații electrice ale unității monofazate de 220 V
Articol		Marimea A		Marimea B
Model		1R6L	2R8L	5R5L	6R6L
Capacitatea de alimentare [kVA]		0.5	1	1.7	2
Curent continuu de ieșire [Arms]		1.6	2.8	5.5	6.6
Curent maxim instantaneu de ieșire [Arms]		5.9	9.3	16.9	17
Circuitul principal	Curent de intrare continuu [Arms]	2.4	5	8.7	11
	Circuitul principal power supply	Monofazat 200~240VAC, -15%~ 10%, 50/60Hz
Bucla de control	Alimentarea circuitului de control	Sursă de alimentare pentru bare colectoare, intrare și redresare sursă de alimentare partajată
Pierdere de putere	Circuitul principal power loss [W]	30.5	41	60.8	66.2
	Pierderea de putere a circuitului de control [W]
Rezistenta de franare	Frână resistor function	Opțional
	Valoarea rezistenței [Ω]	50	50	50	50
	Capacitate [W]	30	30	50	50
	Valoarea minimă admisă a rezistenței externe [Ω]	50	45	40	40
Metoda de răcire		Răcire naturală	Răcire cu aer
Nivel de supratensiune		OVC III

Dimensiunea produsului

Marimea A

Marimea A - 1R6L/2R8L
L (mm)	50	W1 (mm)	38
H(mm)	185	H1 (mm)	174
D(mm)	175	Şurub	3-M4

Marimea B

Marimea B - 5R5L/6R6L
L (mm)	60	W1 (mm)	48
H(mm)	185	H1 (mm)	174
D(mm)	175	Şurub	3-M4

Schema de cablare

Notă: figura arată schema de cablare a seriei RS2 monofazate 220V dimensiune A/B. Pentru diagramele de cablare ale altor modele, vă rugăm să contactați serviciul pentru clienți.
