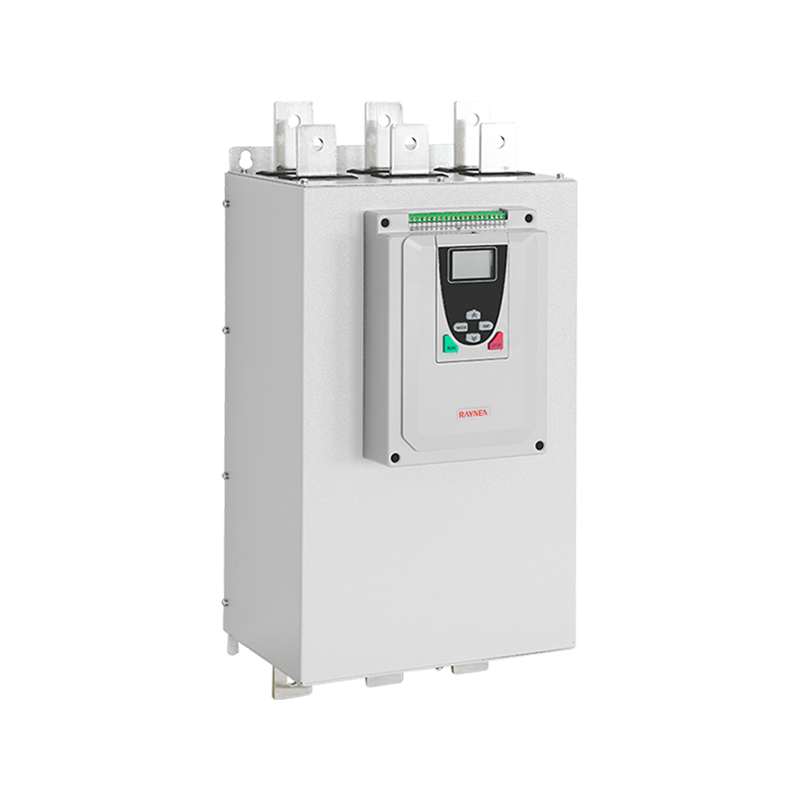

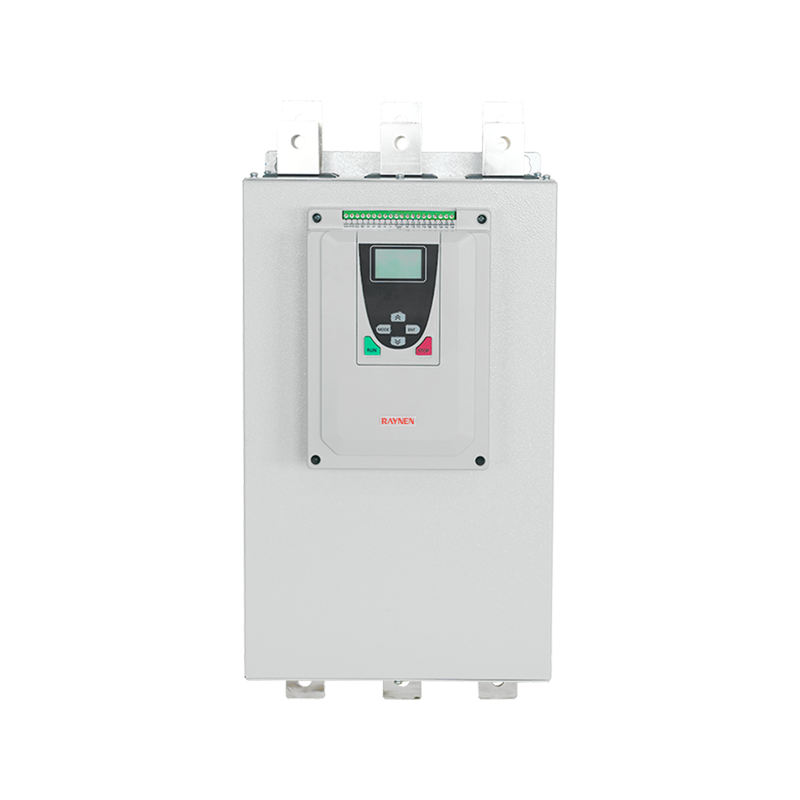

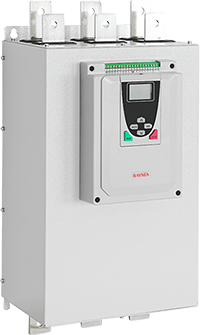

Rezumatul produsului
Specificații
 | Parametric | |
| Model | RSE-T3-250-E ~ RSE-T3-320-E | |
| Tip de ocolire | Tip de bypass extern | |
| Tensiune | 380V | |
| Puterea adaptivă a motorului (kW) | 250/280/320 | |
| Curent nominal de ieșire (A) | 500/560/640 | |
| Dimensiuni (mm) | 604*292*258 | |
| Dimensiunea instalației (mm) | 503*247 | |
Caracteristicile produsului
| Calitate remarcabilă |  | Telecomanda |  |
| • Toți indicatorii de performanță sunt proiectați cu atenție și testați riguros • Protecție la toate nivelurile • Ușor de instalat și integrat în sistemul de control | • Funcțiile de comunicare sunt utilizate pentru controlul de la distanță, monitorizarea și funcțiile de reglare • Prin interfața standard RS485, vă puteți conecta cu PC și PLC | ||
| Contactor bypass, reduce pierderea |  | Tastatură convenabilă |  |
| • La sfârșitul Pornirii, pornește contactorul de bypass • Căldura din interiorul demarorului este redusă, iar pierderea este redusă la minimum • Toate funcțiile de protecție sunt menținute eficiente (supraîncălzire, supraîncărcare, neîncărcare etc.) | • Folosiți tastatura de operare simplă și intuitivă pentru a regla datele motorului • Tastatura engleză facilitează operarea | ||
| Design cu pierderi reduse |  | Mai convenabil |  |
| RDS poate îmbunătăți continuu starea de funcționare a motorului prin următoarele moduri: • Tehnologia adaptivă de control al pornirii ușoare este adoptată pentru a se asigura că curba vitezei motorului este lină și continuă și monotonă în creștere în orice stare, fără punct de inflexiune al vitezei • Reduce solicitările mecanice și hidraulice • Reduceți sarcina sistemului de distribuție a energiei (vârf de tensiune, supracurent) | • Comunicare RS485、Modbus • Cablare superioară, ușor de conectat | ||
| Puterea aplicabila |  | ||
| • Aplicați pentru o gamă largă de surse de alimentare a generatoarelor | |||
Conexiunea directă simplifică cablarea
Cablaj și terminale
Nomenclatura modelului
Tabel de selecție
| Model (380V) | Putere adaptivă a motorului ( kW ) | eu ies (A) | Dimensiuni Înălțime*L*D (mm) | Dimensiunea instalației (mm) | |
| H1*W1 | Diafragma | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Performanță și configurație
| Caracteristici electrice | |
| Tensiunea nominală de operare | Trifazat 380V±15% |
| Frecvența nominală de operare | 50Hz sau 60Hz (vă rugăm să specificați înainte de a comanda) |
| Numărul de faze controlate | 3 |
| Motor aplicabil | Motor cu inducție trifazat cu colivie pentru șoarece/motor asincron |
| Frecvența de pornire | În funcție de sarcină, se recomandă pornirea și oprirea de cel mult 10 ori pe oră în condiții normale și de 6 ori sub sarcină mare. |
| Metoda de pornire | Rampă de tensiune, rampă de curent, limită de curent, inch, limita de curent rampă de tensiune, rampă bruscă de tensiune |
| Metoda oprire | Oprire liberă, oprire moale |
| Funcția de protecție | Protecție împotriva pierderii de fază, protecție la supracurent, protecție la suprasarcină, protecție împotriva dezechilibrului de curent, protecție la supraîncălzire, protecție la pornire, etc. |
| Caracteristici de mediu | |
| Temperatura de functionare | -10℃~40℃ (40℃~ 60℃ trebuie să reducă capacitatea) |
| Temperatura de depozitare | -25℃~70℃ |
| Umiditatea relativă | 95% fără condens sau picurare |
| Altitudinea | Sub 1000m (1000~3000m trebuie să reduceți capacitatea) |
| Metoda de răcire | Răcire naturală cu aer |
| Metoda de instalare | Montat pe perete |
| Altele | Fără gaze inflamabile, explozive, corozive, fără praf conductiv sau pulbere metalică |
| Standarde și certificare | |
| Standarde de implementare | GB/T14048.6 |
| Certificare | CCC |
| Caracteristicile circuitului de control | |
| Bypass -01, 02 | 01, 02 pornesc și se închid după finalizare pentru a controla contactorul de bypass. (Grafic) |
| Run output -03, 04, 05 | 03, 04, 05 sunt toate ieșirile de releu programabile, iar timpul de întârziere va fi setat prin codul f4. Funcția de ieșire va fi setată de codul FE și va fi închisă când ieșirea este validă. |
| Ieșire de eroare -06, 07, 08 | 06, 07, 08 sunt ieșiri de releu de eroare programabile, vor fi închise atunci când apare o defecțiune sau alimentarea este oprită și vor fi deschise când este pornită. |
| Ieșire analogică -09, 10 | 09, 10 pot măsura informațiile curente care se modifică odată cu sarcina. 400% ieșire 4 ~ 20mA valoare de calibrare, formula de calcul: D = 400/16(1x-4). lx este valoarea reală de măsurare (mA). Curent motor (%). |
| Intrare oprire imediată -11 | 11 și deconectarea comună va opri motorul imediat (sau va conecta alte puncte normale de închidere în serie. |
| Intrare soft stop -12 | 12 și deconectarea comună va face ca motorul să se oprească ușor (sau să oprească liber) |
| Începeți să tastați -13 | 13 și închiderea comună va face motorul să funcționeze |
| comună -14, 15 | comună terminal for input signal |
| RS485 -16, 17, 18 | Terminal de comunicație RS485, conectați mai multe soft startere 16 este comunicare, împământare |
| PE -19 | Terminal de împământare |
