Rezumatul produsului

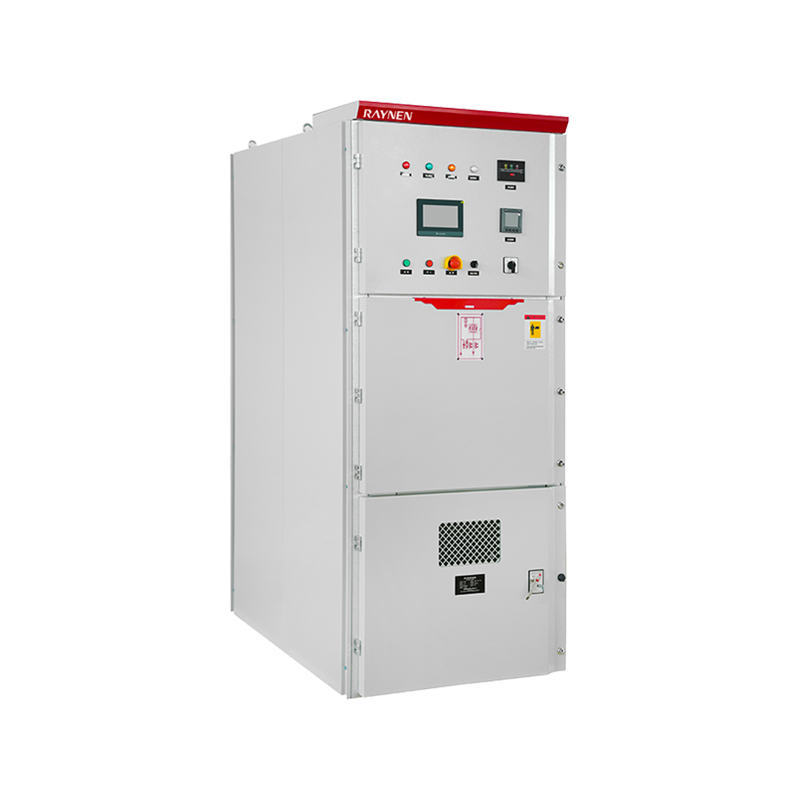

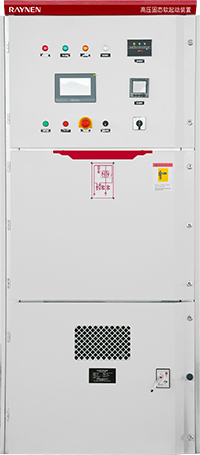

● Dulap kyn28 standard, proiectat strict în conformitate cu standardele de protecție
● Declanșator cu fibră optică
● Modul de achiziție PT, mai stabil decât modul electronic
● Respectați specificațiile electrice internaționale de înaltă tensiune
● Partea de înaltă tensiune și partea de joasă tensiune sunt complet izolate sigure și fiabile
● Interfață de lot scalabilă
Specificații
 | Parametric | |
| Model | RSE1000-6-5000 | |
| Tensiune nominală | 6kV | |
| P nominal (kW) | 5000 | |
| Curent nominal (A) | 600 | |
| Dimensiune (L*A*D mm) | Personalizat | |

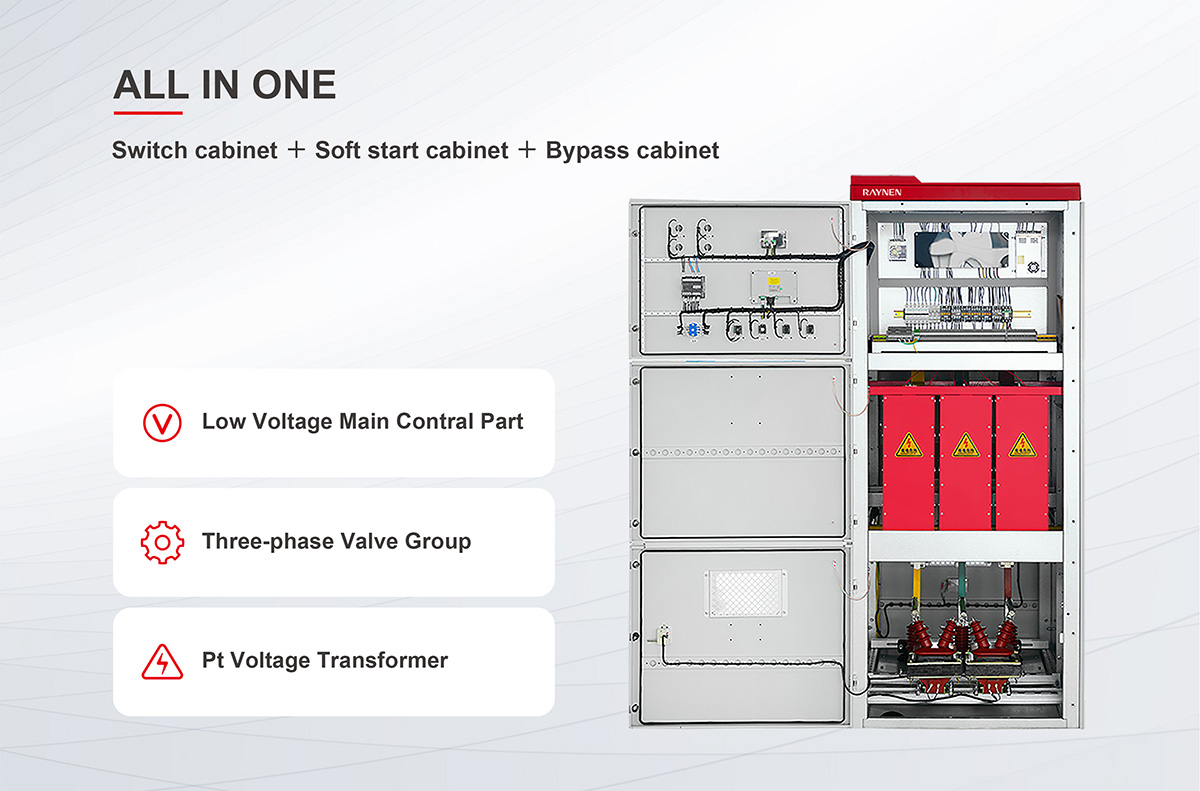

 | Design modular pentru instalare și întreținere ușoară. Rezistența izolației este sporită |
| | Ușor de instalat, depanat și utilizat: RVS este un sistem complet de control și protecție a pornirii motorului. Permite testarea electrică a întregului sistem folosind tensiune joasă înainte de a rula la tensiune înaltă. |
| | Panoul LCD cu ecran tactil de 7 inchi este utilizat pentru a face programarea și reglarea parametrilor mai convenabile. Monitorizarea defecțiunilor și în timp real sunt mai intuitive și îmbunătățesc eficiența muncii |
| | setările de criptare a programului |

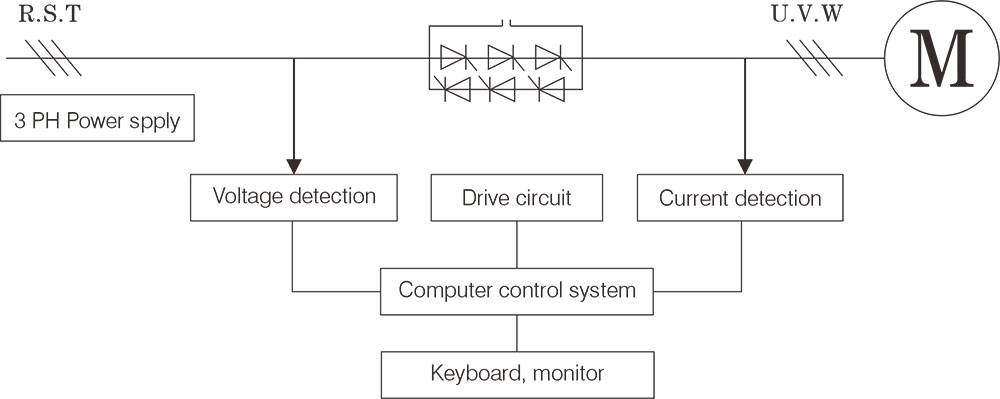

Diagrama principiului de lucru
Nomenclatura modelului
6kV Tensiune nominală Tensiune medie Tabel de selecție a pornitorului
| Model | Tensiunea nominală ( kV ) | Putere nominală ( kW ) | Curent nominal ( A ) | Dimensiuni (L*A*D) mm | |
| (-G) Tipul general | (-E) Tip de integrare | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Personalizat | - |
10kV Tensiune nominală Tensiune medie Tabel de selecție a pornitorului
| Model | Tensiunea nominală ( kV ) | Putere nominală ( kW ) | Curent nominal ( A ) | Dimensiuni (L*A*D) mm | |
| (-G) Tipul general | (-E) Tip de integrare | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Personalizat | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Personalizat | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Personalizat | - |
Date tehnice
| Parametrii de bază | |
| Tip de încărcare | Motor asincron trifazat cu colivie de medie tensiune, motor sincron |
| Frecvența de lucru | 50HZ/60Hz±2Hz |
| secvența fazelor | Permis să funcționeze în orice secvență de faze (poate fi setat prin parametri) |
| Contactor bypass | Contactor cu capacitate de pornire directă |
| Puterea de control | AC220V±15% |
| Protecție la supratensiune | Absorbție DV/DT |
| Frecvența de pornire | temperatura ambiantă: -20℃~ 50℃ |
| Starea mediului | 1-6 ori pe oră |
| Umiditate relativa: 5% - 95% fara condensare | |
| Altitudinea trebuie să fie mai mică de 1500 m | |
| HMI | |
| Limba | engleză/chineză/rusă |
| Afișaj instrument | |
| Voltmetru | Afișează tensiunea de alimentare principală trifazată |
| Ampermetru | Afișează curentul de circuit principal trifazat |
| Funcția de protecție | |
| Protecție împotriva defecțiunii de fază | În timpul pornirii sau al funcționării, deconectați orice fază a sursei principale de alimentare |
| Protecție la supracurent | Set de protecție la supracurent: 100~500% |
| Protecție împotriva dezechilibrului curentului de fază | 20~100% |
| Protectie la suprasarcina | Protectie la suprasarcina level:10A,20A,30A |
| Protecție la subtensiune | Interval: 50~100% |
| | Timp de acțiune: 0~10S |
| Timeout de pornire | Limită de timp de pornire: 10 ~ 120 S |
| Protecție la supratensiune | Când tensiunea de alimentare principală este mai mare de 120% din valoarea nominală |
| Protecție la subsarcină | Când tensiunea de alimentare principală este mai mică de 70% din valoarea nominală |
| Protecție la împământare | Când curentul de împământare este mai mare decât valoarea setată |
| Comunicare | |
| Protocol/interfață | Modbus RTU |
| Conexiuni la rețea | Fiecare RVS poate comunica cu 32 de RVS online |
| Funcția | Observați starea de funcționare și programare |
| Înregistrarea datelor | |
| Înregistrarea eșecului | Înregistrați informațiile de eroare din ultimele 1000 de ori |
