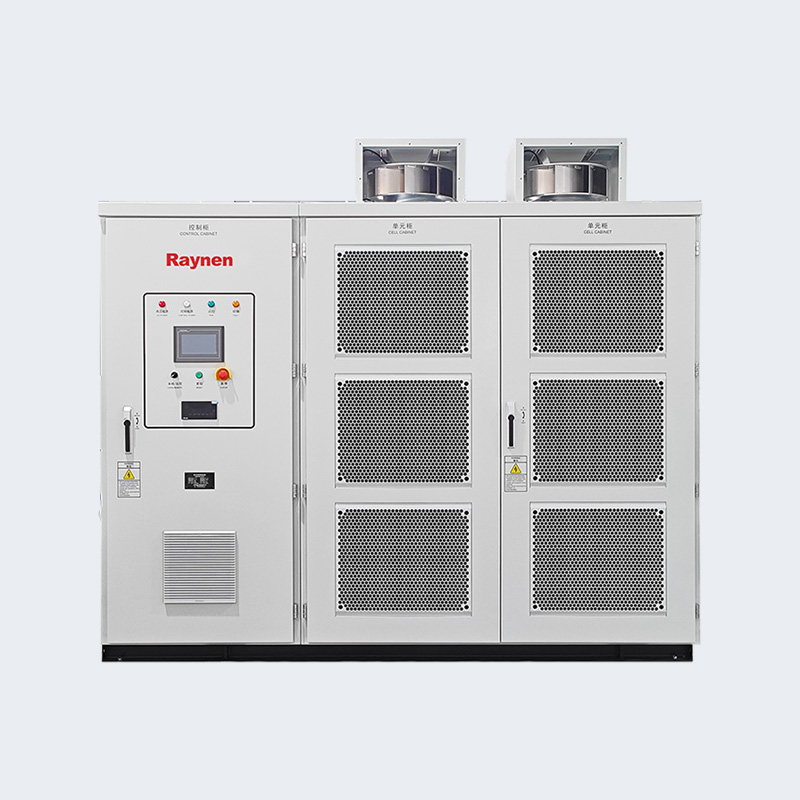

6KV 560-1400kW Acționare de medie tensiune cu tehnologie integrată de control vectorial

6KV 560-1400kW VFD

Seria RVE1000 este un produs de antrenare de medie tensiune proiectat și produs pe baza tehnologiei integrate de control vectorial. Suprimă foarte mult tensiunea rețelei prin transformatorul redresor cu schimbare de fază. Curentul armonic este introdus în lateral, iar suprapunerea tensiunii se realizează prin cascada unităților de putere cu punte H cu mai multe trepte pentru a obține o ieșire de undă sinusoidală de înaltă tensiune, care poate conduce direct motorul de medie tensiune fără a adăuga niciun filtru.

Obțineți o cotație Descărcați

PREV：6KV 1500-1600kW VFD URMĂTORUL：6KV 280-500kW VFD

Parametru
Contactați-ne

Rezumatul produsului

Specificații

	Parametric
	Model	RVE1000-6-560 ~ RVE1000-6-1400
	Tensiune	6kV
	putere VFD (kW)	560/630/710/800/900/1000/1120/1250/1400
	Curent de ieșire (A)	67/77/87/96/108/120/135/154/173
	Capacitate (kVA)	700/800/900/1000/1120/1250/1400/1600/1800
	Dimensiune (mm)	270013252542

Specificatii tehnice

Putere de intrare
Tensiunea liniei de intrare	3,0~35kV(-10%~10%)
Fluctuația tensiunii de intrare	-35% ~ 15% tensiune nominală
Frecvența tensiunii de intrare	50/60Hz±5%
Factor de putere de intrare	Când sarcina depășește 20%, poate ajunge la mai mult de 0,95
Puterea de control	Sistem 3f cu patru fire 380V, 5~50kVA (în funcție de capacitatea VFD)

Putere de ieșire
Tensiunea liniei de ieșire	3,0~11kV
Frecvența de ieșire	0~120Hz
Frecvența de ieșire drift	±5%
Eficiența ieșirii	≥96%
Frecvența de ieșire resolution	0,01 Hz

Funcția de control
Gama de viteze	0~300H (referitor la motor)
Supraîncărcare	120%, 60s (Poate fi proiectat în funcție de cerințele utilizatorului)
Metoda de control	Control VF/Control GVC/Control cuplu/Control vectorial
controlul preciziei	±0,5%
Caracteristicile cuplului de sarcină	Sarcină de cuplu pătrată, sarcină de cuplu constantă
Ora Acc/ Dec	0~3200s (Ajustați în funcție de caracteristicile de sarcină)
Funcția principală de protecție	Supratensiune, supracurent, scurtcircuit, supraîncălzire, fibră optică etc

Capabilitati de intrare si iesire
Intrare digitală	16 moduri, poate fi extins la 32 de moduri
Ieșire digitală	12 moduri, poate fi extins la 28 de moduri
Intrare analogică	4 moduri (0~10V/4~20mA)
Ieșire analogică	6 moduri (0~10V/4~20mA)
Comunicare	Standard: Modbus, Opțional: Profibus-DP/Profinet, etc.

Afișare
Ecran de afișare	Ecran tactil, acceptă interfața de operare chineză și engleză

Caracteristicile transformatorului
Protecție la temperatură	Defecțiune 130℃
Nivel de izolare	H

Condiții de mediu
Protejați gradul	IP30
Metoda de răcire	Răcire forțată cu aer
Metoda de întreținere	Întreținerea VFD din față și din spate
Temperatura de functionare	-10- 40℃, 40~50℃ Funcționare redusă
Temperatura de depozitare	-20-70℃
Umiditate	<95%, fără condens
Vibrație	Sub 0,9 g
Locul de utilizare	Fără coroziune, gaz exploziv, praf în interior
Altitudinea	≤1000m, 1000~2000m Reducere utilizată, Reducere cu 1% pentru fiecare 100m înălțime. Vă rugăm să vă consultați în prealabil dacă înălțimea este mai mare de 3000m.

Funcția de sistem

Structura produsului

Nomenclatura modelului

Specificații și dimensiuni ale unității de medie tensiune 6kV

Model	putere VFD ( kW )	Capacitate ( kVA )	Curent de ieșire (A)	Dimensiune VFD ( DDH mm )	Greutate ( T )
RVE1000-6-280	280	350	34	270013252542	2.1
RVE1000-6-315	315	400	38	270013252542	2.1
RVE1000-6-355	355	450	43	270013252542	2.2
RVE1000-6-400	400	500	48	270013252542	2.3
RVE1000-6-450	450	560	54	270013252542	2.4
RVE1000-6-500	500	630	61	270013252542	2.5
RVE1000-6-560	560	700	67	270013252542	2.6
RVE1000-6-630	630	800	77	270013252542	2.8
RVE1000-6-710	710	900	87	270013252542	3.1
RVE1000-6-800	800	1000	96	270013252542	3.3
RVE1000-6-900	900	1120	108	270013252542	3.4
RVE1000-6-1000	1000	1250	120	270013252542	3.5
RVE1000-6-1120	1120	1400	135	270013252542	3.7
RVE1000-6-1250	1250	1600	154	270013252542	3.8
RVE1000-6-1400	1400	1800	173	270013252542	3.9
RVE1000-6-1500	1500	1900	183	300015002542	4.4
RVE1000-6-1600	1600	2000	192	300015002542	4.6
RVE1000-6-1800	1800	2250	217	350016002731	6.7
RVE1000-6-2000	2000	2500	241	350016002731	7.0
RVE1000-6-2240	2240	2800	269	440515002895	9
RVE1000-6-2500	2500	3150	303	440515002895	9
RVE1000-6-2600	2600	3300	318	440515002895	9.8
RVE1000-6-2800	2800	3500	337	470516002895	10.2
RVE1000-6-3150	3150	4000	385	743416002916	12.9
RVE1000-6-3550	3550	4500	433	743416002916	14
RVE1000-6-4000	4000	5000	481	743416002916	14.3
RVE1000-6-4500	4500	5800	558	743416002916	15.5
RVE1000-6-5000	5000	6300	600	743416002916	16.7
RVE1000-6-5600	5600	7000	673	927019803438	20.7
RVE1000-6-6300	6300	8000	770	927019803438	20.7
RVE1000-6-7100	7100	9000	870	927019803438	22.2
RVE1000-6-8000	8000	10000	962	927019803438	22.2

Specificații și dimensiuni ale unității de tensiune medie de 10 kV

Model	putere VFD ( kW )	Capacitate ( kVA )	Curent de ieșire (A)	Dimensiune VFD ( DDH mm )	Greutate ( T )
RVE1000-10-280	280	350	20	270013252542	2.4
RVE1000-10-315	315	400	23	270013252542	2.5
RVE1000-10-355	355	450	26	270013252542	2.5
RVE1000-10-400	400	500	29	270013252542	2.6
RVE1000-10-450	450	560	32	270013252542	2.6
RVE1000-10-500	500	630	36	270013252542	2.7
RVE1000-10-560	560	700	40	270013252500	2.8
RVE1000-10-630	630	800	46	270013252500	2.9
RVE1000-10-710	710	900	52	270013252500	2.9
RVE1000-10-800	800	1000	58	270013252500	3.1
RVE1000-10-900	900	1120	65	270013252500	3.3
RVE1000-10-1000	1000	1250	72	270013252500	3.5
RVE1000-10-1120	1120	1400	81	300015002542	3.7
RVE1000-10-1250	1250	1600	92	300015002542	3.9
RVE1000-10-1400	1400	1800	104	300015002542	4.1
RVE1000-10-1500	1500	1900	110	300015002542	4.3
RVE1000-10-1600	1600	2000	115	300015002542	4.4
RVE1000-10-1800	1800	2250	130	300015002542	4.7
RVE1000-10-2000	2000	2500	144	300015002542	4.9
RVE1000-10-2240	2240	2800	162	300015002542	5.1
RVE1000-10-2500	2500	3150	182	300015002542	5.4
RVE1000-10-2650	2650	3300	191	300015002542	5.8
RVE1000-10-2800	2800	3500	202	450016002731	8.5
RVE1000-10-3150	3150	4000	231	450016002731	9.3
RVE1000-10-3400	3400	4250	245	450016002731	9.8
RVE1000-10-3600	3600	4500	260	450016002731	10.2
RVE1000-10-4000	4000	5000	289	720016002895	14.5
RVE1000-10-4500	4500	5800	335	720016002895	15.2
RVE1000-10-5000	5000	6300	364	1103417002895	16.7
