01 Introducere:

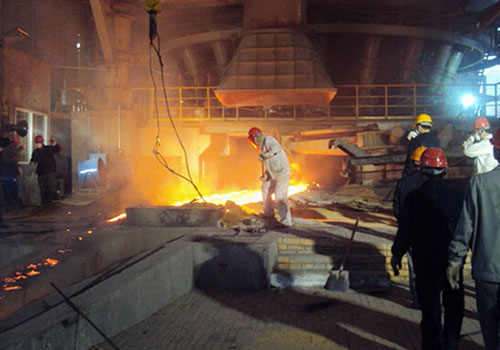

Fabricarea fierului în furnal este unul dintre lanțurile importante ale proceselor de producție (fabricarea fierului, fabricarea oțelului, turnarea și laminarea) din industria siderurgică, iar sistemul de încărcare a furnalului este o verigă cheie în producția de fier în furnal. Materiile prime sunt trimise continuu la furnal prin partea superioară a cuptorului pentru a asigura cererea normală de fabricare a fierului în furnal. Convertorul de frecvență RVE32 are o aplicație matură în sistemul de ridicare și alimentare cu mașini duble al furnalului de fabricare a fierului.

02 Caracteristici:

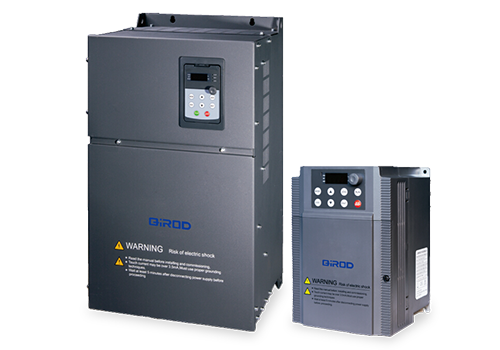

RVE32 este un invertor montat pe perete, domeniul de putere este de 0,75KW-500KW, nivelul de tensiune al tensiunii liniei de intrare este de 380V-480V, iar metoda de control este controlul vectorial fără senzor de viteză. RVE32 are o multitudine de dispozitive de control, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5V pentru alimentare analogică Intrare fixă, sursă de alimentare auxiliară de 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi definite liber în funcție de program.

Interfața MODBUS este configurația standard a RVE32, nu este necesară nicio opțiune. RVE32 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

03 Avantaj:

· Performanță bună la frecvență joasă (de 1,5 ori mai mare decât cuplul de ieșire la bucla deschisă de 0,5 Hz), care îndeplinește mai bine cerințele de sarcină maximă;

· Are avantajul unui răspuns rapid al cuplului, iar atunci când sarcina fluctuează, fluctuația curentului este mică;

· Are capacitate bună de suprasarcină și adaptabilitate la mediu și are fiabilitate operațională ridicată;

· Performanța de ieșire de joasă frecvență este bună, răspunsul cuplului este rapid și precizia stabilizarii vitezei este mare.

· Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

· Adaptabilitate puternică la mediu, designul complet independent al conductelor de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și umiditatea;

04 Introducere în sistem:

În acest sistem, un motor de ridicare de 160KW este antrenat de un invertor RVE32 de 200KW, iar un palan conduce simultan două cărucioare din stânga și din dreapta pentru a urca și în jos unul pe celălalt, adică unul dintre cărucioare se alimentează în sus, iar celălalt cărucior Coborâ pentru o mașină goală. Tensiunea magistralei invertorului poate fi pompată în ocazii, cum ar fi frânarea în decelerare și descărcarea superioară, iar unitatea de frânare externă și rezistența de frânare sunt utilizate pentru a obține o frânare și oprire rapide.

05 Parametrul tehnic:

06 Utilizare pe site:

În funcție de situația spațiului la fața locului, un invertor din seria RVE32 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al alimentării cu palanul dublu al furnalului folosind invertorul RVE32 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune.

Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

Realizați ridicarea lină și schimbarea vitezei alimentatorului și evitați fenomenul de vibrații mari de pornire, alunecare ușoară și fenomenul de remorcă al sistemului tradițional de troliu;

Caracteristicile excelente de limitare a curentului, capacitatea puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției.

08 Beneficii pentru clienți:

Impactul pieselor mecanice este mic, cantitatea de întreținere a echipamentului este redusă, iar costul de întreținere este mult economisit;

Funcția de protecție cuprinzătoare a convertizorului de frecvență asigură continuitatea producției;

Funcționarea sistemului este sigură și fiabilă, iar beneficiile economice sunt remarcabile.
