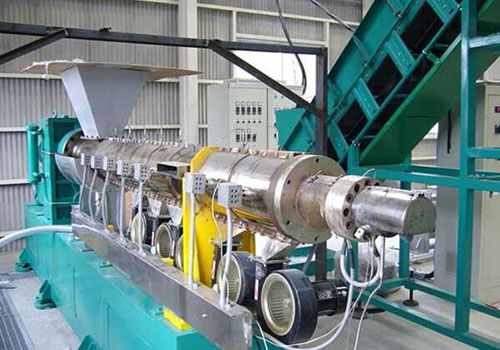

01 Introducere:

Majoritatea extruderelor cu șurub sunt în general acționate de motoare de curent continuu, dar odată cu dezvoltarea rapidă a dispozitivelor electronice de putere și a tehnologiei microprocesoarelor, propunerea teoriei de control AC și îmbunătățirea software-ului de control AC în ultimii ani, tehnologia AC drive este mai potrivită pentru multe aplicații. Unitățile de curent continuu sunt mai rentabile. Invertoarele din seria D71 sunt utilizate la extruderele cu șurub și au performanțe de control al vitezei și viteză de răspuns la cuplu mai bune decât acționările DC.

02 Caracteristici:

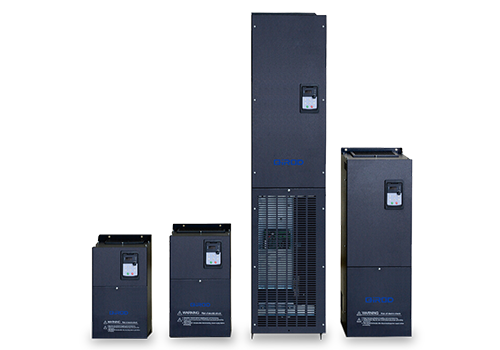

D71 este un invertor montat pe perete, domeniul de putere este de 0,75KW-500KW, nivelul de tensiune al tensiunii liniei de intrare este de 380V-480V, iar metoda de control este controlul vectorial fără senzor de viteză. D71 are o multitudine de dispozitive de control, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5V pentru alimentare analogică.

Interfața MODBUS este configurația standard a D71, nu este necesară nicio opțiune. QD6600 poate fi conectat la un sistem de automatizare de nivel superior prin MODBUS.

03 Avantaj:

· Teoria controlului vectorial este avansată, capacitatea de calcul a sistemului este foarte puternică, cuplul de sarcină poate fi detectat, controlat și compensat rapid, iar capacitatea de supracuplu este puternică;

· Eficiență ridicată, cu aproximativ 5% mai mare decât cea a aceluiași sistem de acționare DC cu putere;

· Asigurați-vă că performanța motorului este fără supraîncălzire; Frecvență joasă cuplu mare, 0,5 Hz 150% cuplu nominal;

· Viteza de răspuns a etapei servo, fluctuația este mică atunci când cuplul de sarcină se modifică brusc;

· Oferă protecție șurubului prin funcția de limită de cuplu;

· Are capacitate bună de suprasarcină și adaptabilitate la mediu și are fiabilitate operațională ridicată;

· Designul complet independent al conductei de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și umiditatea;

04 Introducere în sistem:

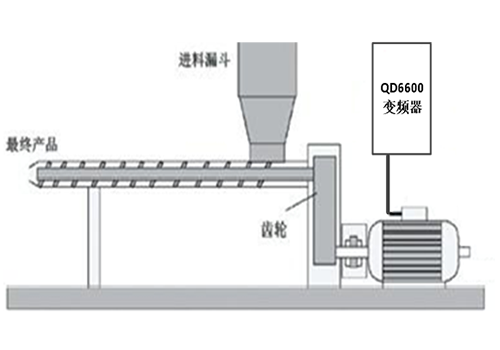

În acest sistem, un convertor de frecvență D71 de 18,5 KW antrenează motorul principal de 11 KW al extruderului cu șurub. Referința de frecvență a invertorului motorului principal este dată de PLC prin interfața RS485. În timpul funcționării, viteza poate fi modificată în mod arbitrar pe ecranul tactil pentru a realiza referința exactă a vitezei motorului principal; in acelasi timp, PLC citeste frecventa si curentul invertorului prin comunicare MODBUS.

05 Parametrul tehnic:

06 Utilizare pe site:

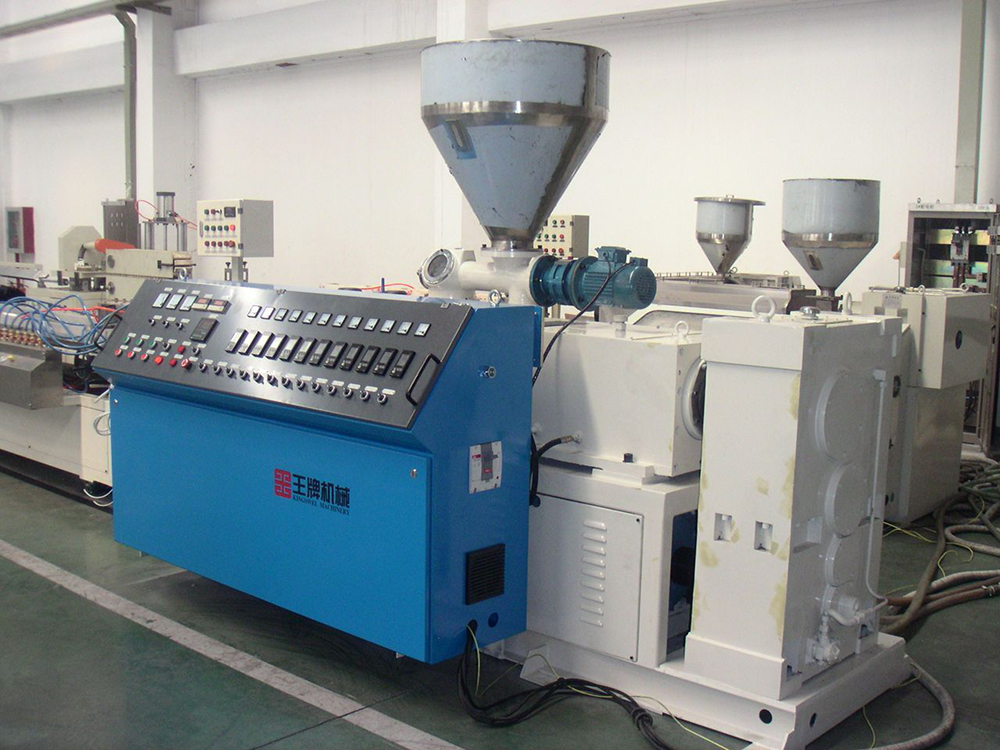

În funcție de situația spațiului la fața locului, un invertor din seria D71 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al extruderului cu șurub folosind invertorul D71 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

Precizia controlului vitezei este mare, iar produsele de producție sunt mai conforme cu cerințele;

Sistemul are o precizie de reglare a vitezei mari, ceea ce este convenabil pentru operarea personalului de la fața locului.

08 Beneficii pentru clienți:

Invertorul și motorul axului funcționează stabil, reducând costurile de întreținere;

Funcția de protecție cuprinzătoare a invertorului asigură continuitatea producției;

Producția de produse este mai în conformitate cu cerințele, iar rata defectelor este mult redusă;

Personalul de la fața locului este mai ușor de operat și are precizie de reglare a vitezei mari.
