01 Introducere:

Unitatea de pompare este echipamentul principal în producția actuală de petrol, al cărui număr este mai mare de 100.000. Capacitatea totală instalată a motorului electric este de 35 milioane KW, iar consumul anual de energie este de peste 10 miliarde kWh. Consumul de energie electrică al unității de pompare reprezintă aproximativ 40% din consumul total de energie electrică al zăcământului de petrol, iar eficiența de funcționare este foarte scăzută, eficiența medie de funcționare este de numai 25%, factorul de putere este scăzut și risipa de energie electrică este mare. Prin urmare, potențialul de economisire a energiei al unităților de pompare este uriaș, iar industria petrolieră este, de asemenea, o industrie cheie pentru promovarea „economisirii energiei a sistemelor de motoare”. Prin utilizarea convertizorului de frecvență D71, legea de mișcare a unității de pompare poate fi adaptată la condițiile de lucru în schimbare ale sondei de petrol, astfel încât să îmbunătățească eficiența sistemului și să atingă scopul de economisire a energiei și creștere a producției.

02 Caracteristici:

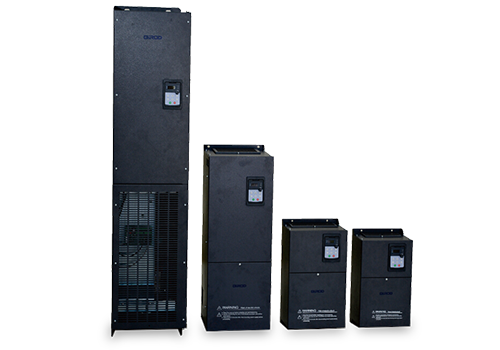

D71 este un invertor montat pe perete, domeniul de putere este de 0,75KW-500KW, nivelul de tensiune al tensiunii liniei de intrare este de 380V-480V, iar metoda de control este controlul vectorial fără senzor de viteză.

D71 are o multitudine de dispozitive de control, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă auxiliară 5V pentru alimentare analogică Intrare fixă, sursă auxiliară 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi programate liber pentru a defini funcțiile. Interfața MODBUS este configurația standard a D71, nu este necesară nicio opțiune. D71 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

03 Avantaj:

· Performanță bună de cuplu la frecvență joasă (de 1,5 ori mai mare decât cuplul de ieșire la 0,5 Hz în buclă deschisă), cuplu mare de frecvență joasă;

· 15 kW și mai sus sunt echipate cu reactoare DC standard, care funcționează bine în controlul armonic și stabilitatea, ajutând clienții să economisească costurile hardware;

· Are avantajul unui răspuns rapid al cuplului, iar atunci când sarcina fluctuează, fluctuația curentului este mică;

· Are capacitate bună de suprasarcină și adaptabilitate la mediu și are fiabilitate operațională ridicată;

· Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

· Are o adaptabilitate puternică la mediu, iar designul complet independent al conductei de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă.

04 Introducere în sistem:

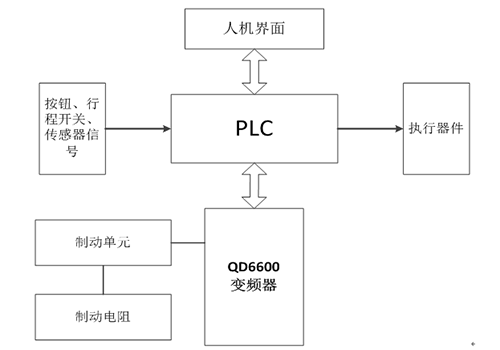

În acest sistem, un invertor D71 110KW conduce motorul de 75KW al unității de pompare înclinată și conectează ecranul tactil, PLC-ul și invertorul la sistem prin comunicație serială RS-485. Invertorul realizează frânarea consumului de energie prin unitatea de frânare și rezistența de frânare.

05 Parametrul tehnic:

06 Utilizare pe site:

În funcție de situația spațiului la fața locului, un invertor din seria D71 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al mașinii kowtow al unității de pompare a câmpurilor petroliere care utilizează invertorul D71 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

Viteza de extracție poate fi reglată dinamic, economisind energie și crescând în același timp producția de țiței;

Caracteristicile excelente de limitare a curentului, capacitatea puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției.

08 Beneficii pentru clienți:

Impactul pieselor mecanice este mic, cantitatea de întreținere a echipamentului este redusă, iar costul de întreținere este mult economisit;

Funcția de protecție cuprinzătoare a invertorului asigură continuitatea producției;

Efectul de economisire a energiei este remarcabil, iar producția de țiței este mult crescută;

Funcționarea sistemului este sigură și fiabilă, iar beneficiile economice sunt remarcabile.
