01 Introducere:

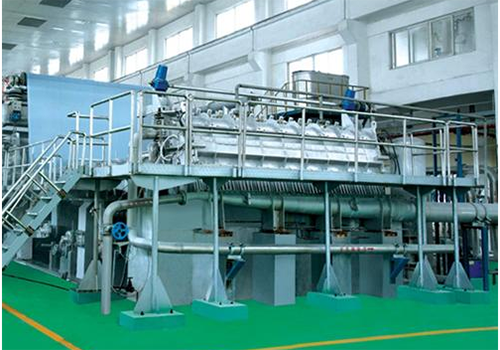

Industria hârtiei este o industrie importantă a materiei prime de bază strâns legată de dezvoltarea economiei naționale și a întreprinderilor sociale și o industrie pilon important al economiei naționale a țării mele. În prezent, mai mult de 80% din echipamentele de transmisie ale noilor mașini de hârtie au adoptat invertoare de acţionare CA.

Rafinarea este o parte foarte critică a producției de celuloză. Linia sa de producție a celulozei este compusă dintr-o serie de echipamente de susținere. Pentru a îmbunătăți eficiența producției și a asigura calitatea pastei, fiecare parte de transmisie are nevoie de un grad ridicat de coordonare. În prezent, transmisia importantă a liniilor de producție avansate adoptă conversia de frecvență. conduce. Invertorul D71 are o gamă largă de aplicații în industria hârtiei.

02 Caracteristici:

D71 este un invertor montat pe perete, domeniul de putere este de 0,75KW-500KW, nivelul de tensiune al tensiunii liniei de intrare este de 380V-480V, iar metoda de control este controlul vectorial fără senzor de viteză.

D71 are o multitudine de dispozitive de control, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă auxiliară 5V pentru alimentare analogică Intrare fixă, sursă auxiliară 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi programate liber pentru a defini funcțiile.

Interfața MODBUS este configurația standard a D71, nu este necesară nicio opțiune. D71 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

03 Avantaj:

· Cuplu de pornire mare, de 1,5 ori mai mare decât cuplul de ieșire la 0,5 Hz în buclă deschisă, îndeplinind cerințele de funcționare a rafinatorului;

· Are avantajul unui răspuns rapid al cuplului, iar când sarcina fluctuează, fluctuația curentului este mică;

· Are capacitate bună de suprasarcină și adaptabilitate la mediu și are fiabilitate operațională ridicată;

· Super adaptabilitatea rețelei de putere, capacitatea de fluctuație a rețelei anti-putere până la ± 15%, pentru a asigura stabilitatea tensiunii de ieșire, curentului, vitezei;

· Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

· Are o adaptabilitate puternică la mediu, iar designul complet independent al conductei de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă.

04 Introducere în sistem:

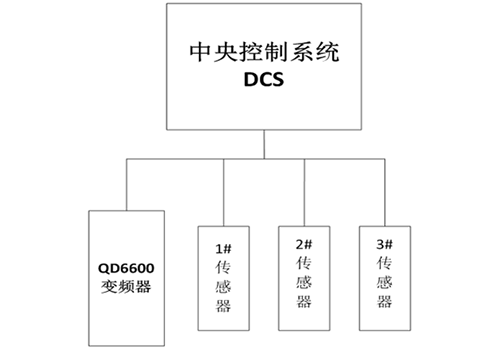

În acest sistem, motorul principal de 110KW al rafinatorului este antrenat de invertorul D71 110KW, iar sistemul de control central DCS este conectat cu toate componentele executive și senzorii întregii linii de producție pentru a monitoriza condițiile de teren ale fiecărui sistem de transmisie în timp real. Sistemul de control central controlează pornirea-oprirea, setarea frecvenței, resetarea erorilor și alte comenzi ale tuturor invertoarelor și colectează simultan date precum curentul, tensiunea, tensiunea magistralei și frecvența de funcționare a tuturor invertoarelor pentru a monitoriza fiecare invertor în timp real.

05 Parametrul tehnic:

06 Utilizare pe site:

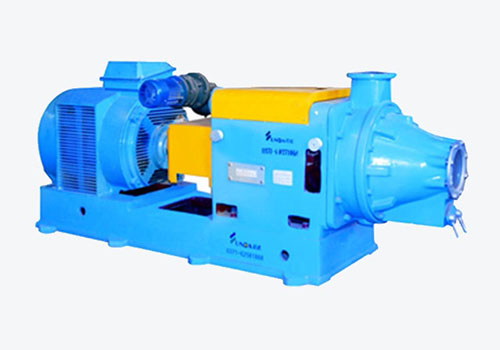

În funcție de situația spațiului la fața locului, un invertor din seria D71 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al rafinăriilor folosind invertorul D71 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

Cantitatea de alimentare este controlată de curentul real de funcționare al motorului și are funcție de pre-alarma la suprasarcină și funcție de declanșare, care poate asigura siguranța motorului și continuitatea producției;

Beneficiile economice sunt remarcabile, efectul de economisire a energiei este de peste 20%, iar întreaga investiție sporită de sistemul de control al conversiei de frecvență poate fi recuperată în mai mult de un an.

08 Beneficii pentru clienți:

Reglarea convenabilă a vitezei, care poate asigura amestecarea uniformă a vopselei și a mediului; Reduceți pierderea cutiei de viteze, economisiți mult costurile de întreținere;

Funcția de protecție cuprinzătoare a convertorului de frecvență asigură continuitatea producției;

Reglarea online a vitezei fără trepte, diferite soiuri folosesc viteze de măcinare diferite;

Beneficiile economice sunt semnificative, iar întreaga investiție sporită de sistemul de control al conversiei de frecvență poate fi recuperată în mai mult de un an
