01 Introducere:

Pompa cu diafragmă este un nou tip de mașini de transport, care este în prezent tipul inovator de pompă din China, folosind aer comprimat ca sursă de energie. Pentru toate tipurile de lichide corozive, lichide cu particule, lichide cu vâscozitate ridicată, volatile, inflamabile și foarte toxice, acestea pot fi epuizate. Pompele cu diafragmă au fost folosite în industria petrolului, chimică, alimentară din metale neferoase, electronică, ceramică, textile și alte industrii. Sunt instalate în diverse ocazii speciale pentru a extrage diverse medii care nu pot fi pompate de pompele convenționale. Ca echipament de control industrial, convertizorul de frecvență RVE32 are o gamă largă de aplicații în pompele cu diafragmă.

02 Caracteristici:

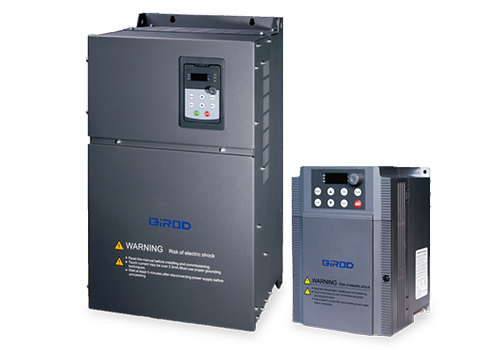

RVE32 este un invertor montat pe perete, domeniul de putere este de 0,75KW-500KW, nivelul de tensiune al tensiunii liniei de intrare este de 380V-480V, iar metoda de control este controlul vectorial fără senzor de viteză. RVE32 are o multitudine de substații, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5V pentru alimentare analogică Intrare fixă, sursă de alimentare auxiliară de 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi definite în mod liber. Interfața MODBUS este configurația standard a RVE32, nu este necesară nicio opțiune. RVE32 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

03 Avantaj:

· Furnizați 250% din curentul electric nominal în timpul funcționării cu frecvență joasă și al accelerației, ceea ce îndeplinește cerințele de funcționare a pompei cu diafragmă;

· Cu precizia controlului vitezei, precizia controlului este de 0,2% și se realizează un control precis al vitezei;

· Are avantajul unui răspuns rapid al cuplului, iar atunci când sarcina fluctuează, fluctuația curentului este mică;

· Compatibilitate electromagnetică EMC bună, se adaptează la diverse medii complexe;

· Are capacitate bună de suprasarcină și adaptabilitate la mediu și are fiabilitate operațională ridicată;

· Are o adaptabilitate puternică la mediu, iar designul complet independent al conductei de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă.

04 Introducere în sistem:

În sistemul de producție de alumină, pulpa de minereu brut calificată este pompată către dizolvatorul de înaltă presiune prin diafragmă, pompa cu diafragmă de 55KW este condusă de un invertor RVE32 75KW, iar semnalul de feedback de 4-20mA ieșit de debitmetrul electromagnetic de șlam este trimis la invertor. Controlul în buclă închisă este realizat pe portul de feedback al regulatorului PI, astfel încât debitul suspensiei poate fi modificat într-un interval dat pentru a asigura rata de dizolvare a aluminei.

05 Parametrul tehnic:

06 Utilizare pe site:

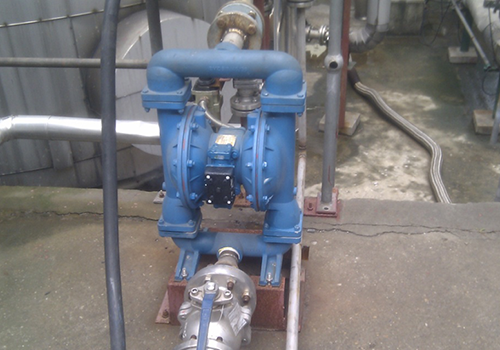

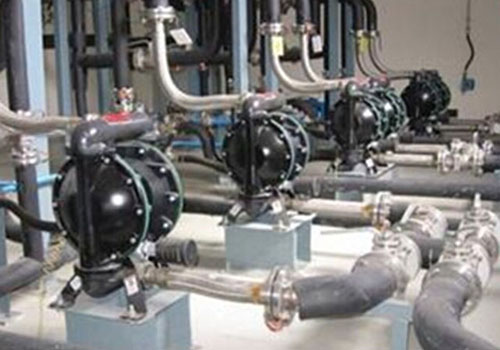

În funcție de situația spațiului la fața locului, un invertor din seria RVE32 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Invertorul RVE32 a fost folosit pe pompa cu diafragmă de mai bine de trei ani fără defecțiuni. Practica a dovedit că invertorul RVE32 are performanțe în ceea ce privește calitatea și performanța și economisește energie în procesul de reglare a vitezei. Efectul a adus beneficii tangibile utilizatorilor și a stabilit o bună reputație în rândul utilizatorilor.

Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

Funcționare fiabilă și stabilă, control flexibil și convenabil, control precis și precizie ridicată;

Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

Beneficiile economice sunt semnificative, iar costul pe unitate de produs este redus.

08 Beneficii pentru clienți:

Garantează pe deplin alimentarea precisă a pompei cu diafragmă, optimizează foarte mult indicele de producție, îmbunătățește rata de dizolvare a aluminei în suspensie și capacitatea de producție a echipamentului și obține beneficii economice uriașe;

Funcția de protecție cuprinzătoare a convertizorului de frecvență asigură continuitatea producției;

Îmbunătățirea și optimizarea nivelului de tehnologie a echipamentelor reduce foarte mult volumul de muncă de întreținere a echipamentelor și costurile de întreținere;

Beneficiile economice sunt remarcabile, costul pe unitate de produs este redus și se produc beneficii sociale și economice bune.
