01 Introducere:

Conceptul de HVAC include încălzire, ventilație și aer condiționat, așa că are un concept mai larg decât aerul condiționat central. Conceptul de economisire a energiei în HVAC nu este de a reduce mediul înconjurător sau de a suprima cererea de energie în schimbul economisirii energiei, ci de a îmbunătăți eficiența energetică a clădirilor prin aplicarea metodelor de planificare integrată a resurselor (IRP) și a tehnicilor de management al cererii de energie (DSM), cu resurse limitate și costuri de consum de energie pentru a obține eficiență socială și economică pentru a satisface nevoile crescânde de mediu. Invertorul D71 a fost utilizat pe scară largă în sistemele de încălzire, ventilație și aer condiționat în locuri de ultimă generație, cum ar fi aeroporturi, clădiri de radio și televiziune, spitale și metrouri.

02 Caracteristici:

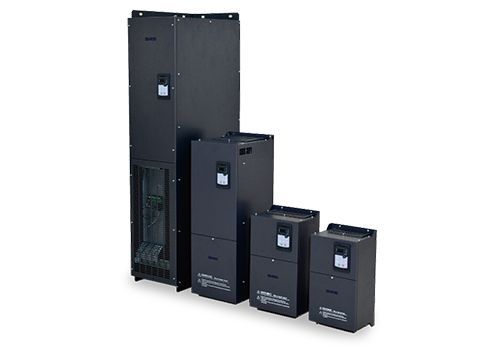

D71 este un invertor montat pe perete, domeniul de putere este de 0,75KW-500KW, nivelul de tensiune al tensiunii liniei de intrare este de 380V-480V, iar metoda de control este controlul vectorial fără senzor de viteză.

D71 are o multitudine de dispozitive de control, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă auxiliară 5V pentru alimentare analogică Intrare fixă, sursă auxiliară 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi programate liber pentru a defini funcțiile.

Interfața MODBUS este configurația standard a D71, nu este necesară nicio opțiune. D71 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

03 Avantaj:

· Performanță bună de cuplu la frecvență joasă (de 1,5 ori mai mare decât cuplul de ieșire la 0,5 Hz în buclă deschisă), cuplu mare de frecvență joasă;

· Are avantajul unui răspuns rapid al cuplului, iar când sarcina fluctuează, fluctuația curentului este mică;

· Are capacitate bună de suprasarcină și adaptabilitate la mediu și are fiabilitate operațională ridicată;

· Super adaptabilitatea rețelei de putere, capacitatea de fluctuație a rețelei anti-putere până la ± 15%, pentru a asigura stabilitatea tensiunii de ieșire, curentului, vitezei;

· 15 kW și mai sus sunt echipate cu reactoare DC standard, care funcționează bine în controlul armonic și stabilitatea, ajutând clienții să economisească costurile hardware;

· Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

· Are o adaptabilitate puternică la mediu, iar designul complet independent al conductei de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă.

04 introducere sistem:

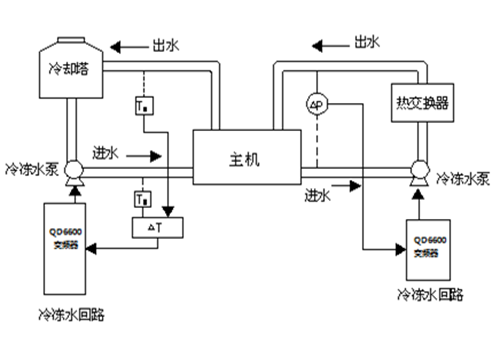

În acest sistem, două pompe de apă răcită de 110KW sunt acționate de două invertoare D71 de 110KW și există, de asemenea, mai multe invertoare D71 care antrenează ventilatoare (inclusiv ventilatoare de interior și ventilatoare turn de răcire). În sistemul de circulație a apei răcite, semnalul 1 (semnal de temperatură sau semnal de presiune) al circuitului de intrare a apei și semnalul 2 (semnal de temperatură sau semnal de presiune) al circuitului de ieșire a apei sunt trimise către modulul analog pentru a obține semnalul de feedback analogic al invertorului. Prin funcția PID încorporată a invertorului, se realizează controlul automat în buclă închisă.

05 Parametrul tehnic:

06 Utilizare pe site:

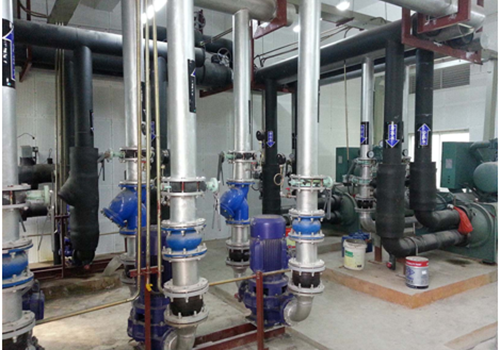

În funcție de situația spațiului la fața locului, un invertor din seria D71 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al încălzirii, ventilației și aerului condiționat folosind invertorul D71 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

Sistemul central de aer condiționat adoptă controlul în buclă închisă de conversie a frecvenței, cu răspuns dinamic rapid și grad ridicat de automatizare, iar întregul sistem realizează control digital și inteligent;

Beneficiile economice sunt remarcabile, efectul de bază de economisire a energiei este de 35% până la 55%, iar întreaga investiție sporită de sistemul de control al conversiei de frecvență poate fi recuperată în mai mult de un an.

08 Beneficii pentru clienți:

Controlul automat PID în buclă închisă reduce volumul de muncă al lucrătorilor și îmbunătățește eficiența muncii;

Reducerea pierderilor de motor și a costurilor de întreținere;

Funcția de protecție cuprinzătoare a convertizorului de frecvență asigură continuitatea producției;

Reduceți zgomotul de funcționare al pompei de apă și îmbunătățiți confortul clădirii;

Beneficiile economice sunt semnificative, iar întreaga investiție sporită de sistemul de control al conversiei de frecvență poate fi recuperată în mai mult de un an.
