01 Introducere:

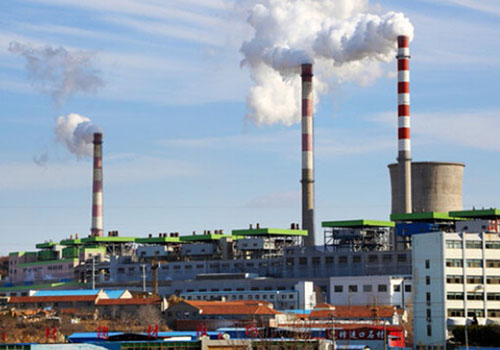

Iarna în nordul Chinei este lungă și rece, iar metodele de încălzire precum încălzirea și geotermala au devenit mijloacele principale pentru ca oamenii de aici să țină departe de frig iarna. Centrala termică transportă aburul supraîncălzit către fiecare stație de schimb de căldură prin conducta de transmisie a aburului. În stația de schimb de căldură, aburul încălzește apa caldă de încălzire prin schimbătorul de căldură, iar pompa de circulație trimite apa caldă către rețeaua secundară și diferitele schimbătoare de căldură prin conducta de încălzire. utilizator. Invertorul D71 de la Shanghai Qidian a fost utilizat pe scară largă în domenii municipale, cum ar fi încălzire, HVAC, lucrări de apă și stații de tratare a apelor uzate. Produsele și soluțiile noastre au efecte remarcabile de economisire a energiei, funcționare sigură și fiabilă și sunt garanția pentru funcționarea stabilă a sistemului municipal.

02 Caracteristici:

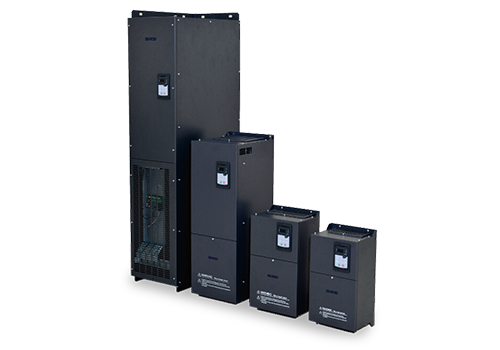

D71 este un invertor montat pe perete cu o gamă de putere de 0,75KW-500KW, iar modul de control al nivelului de tensiune al tensiunii liniei de intrare este 380V-480V, care este control vectorial fără senzor de viteză. Controlul vectorial fără senzori de viteză este potrivit în special pentru ventilatoare și pompe. Controlul vectorial fără senzori de viteză nu are doar o buclă închisă de viteză, ci și o buclă închisă de curent, iar curentul la starea constantă a motorului este mai stabil.

D71 are o multitudine de terminale client, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5V pentru intrare analogică Intrare fixă, sursă de alimentare auxiliară de 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi programate liber pentru a defini funcțiile. Interfața MODBUS este configurația standard a D71, nu este necesară nicio opțiune. D71 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS. Invertorul din seria D71 are funcție PID încorporată, funcționarea este mai flexibilă și există multe moduri de a controla interfața.

04 Introducere în sistem:

În acest sistem, un convertor de frecvență D71 110KW este utilizat pentru a conduce o pompă de circulație a rețelei de căldură de 110KW. Prin colectarea diferenței de temperatură dintre ieșirea totală și temperatura apei de retur a sistemului și comparând diferența de temperatură a temperaturii apei de retur a sistemului utilizatorului în fiecare zonă cu diferența de temperatură de proiectare a sistemului, viteza pompei de circulație este ajustată automat de funcția PID încorporată a invertorului pentru a realiza ajustarea debitului total și a temperaturii sistemului.

05 Parametrul tehnic:

06 Utilizare pe site:

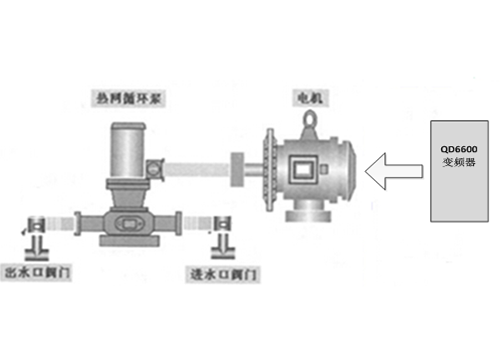

În funcție de situația spațiului la fața locului, un invertor din seria D71 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de pompare a apei de circulație a rețelei de încălzire folosind invertorul D71 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil și are o rată scăzută de eșec;  Prin reglarea automată PID se elimină fenomenul de încălzire și răcire neuniformă a fiecărei stații din rețeaua de încălzire;

Realizați operarea fără echipaj a producției, reduceți mult intensitatea muncii și îmbunătățiți eficiența producției;

Beneficiile economice sunt semnificative, iar toată investiția sporită poate fi recuperată în mai mult de un an.

08 Beneficii pentru clienți:

Încălzirea și răcirea fiecărei stații din rețeaua de încălzire este uniformă, ceea ce asigură nevoile de încălzire ale clienților la distanță și evită supraîncălzirea clienților apropiati.

Realizați operarea fără echipaj a producției și îmbunătățiți eficiența producției;

Impactul mecanic este redus, ceea ce economisește foarte mult costul de întreținere;

Efectul de economisire a energiei este remarcabil, iar investiția sporită poate fi recuperată complet în mai mult de un an.
