01 Introducere:

Mașina de tăiat rotativă este unul dintre principalele echipamente pentru producția de placaj. Este împărțit în mașină de tăiat rotativă pe bază de card și mașină de tăiat rotativă fără card. Odată cu progresul tehnologiei, tehnologia digitală de control servo este aplicată și la producția de mașini de tăiat rotative. Cuțitul rotativ pentru bușteni se rotește din nou miezul de lemn rămas, astfel încât materiile prime sunt utilizate pe deplin. Shanghai Qidian a dezvoltat independent un set de sisteme potrivite pentru diferite tipuri de mașini de tăiat rotative de pe piață. După aplicarea practică în Shandong, Hebei, Guangxi, Jiangxi și în alte locuri, a rezolvat preocupările multor producători de mașini cu privire la controlul numeric și automatizarea echipamentelor de tăiere rotativă. cerințe.

02 Caracteristici:

D51 este un invertor montat pe perete, domeniul de putere este 3KW-15KW, tensiunea liniei de intrare este 380V-480V, iar modul de control este control vectorial fără senzor de viteză și control vectorial în buclă închisă.

03 Avantaj:

· Are caracteristici de cuplu de frecvență joasă, cuplu nominal de 0,5 Hz 180%;

· Pentru obiectele de tăiere rotative complexe, are un cuplu de pornire suficient pentru a se asigura că motorul are o forță de tăiere puternică și o ieșire uniformă în timpul tăierii grele la viteză mică;

· Are precizie de control al vitezei, precizia controlului este de 0,2%, realizează un control precis al vitezei, asigură netezimea tăierii rotative și oprirea și repornirea de mare viteză, care este comparabilă cu invertoarele importate;

· Răspunsul cuplului are nevoie de doar 20 ms, realizând un răspuns rapid, iar starea generală de funcționare este mai stabilă;

· Capacitate bună de suprasarcină și adaptabilitate la mediu, fiabilitate operațională ridicată;

· Funcție excelentă AVR, adaptabilitate super grid, menține constant cuplul de ieșire în cazul fluctuațiilor de tensiune și poate îndeplini funcționarea normală a tăierii rotative atunci când tensiunea nominală este peste 60℅;

· Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

· Are o adaptabilitate puternică la mediu, iar designul complet independent al conductei de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă.

04 Introducere în sistem:

În acest sistem, mașina de tăiat rotativă este condusă de convertorul de frecvență D51, cablarea sistemului de control este simplă, nu este nevoie de controler extern, toate funcțiile sunt realizate de convertizorul de frecvență încorporat, iar întregul sistem este economic și de încredere. Utilizarea codificatorului rotativ ca senzor de măsurare a distanței poate îmbunătăți precizia măsurării la 0,01 mm; utilizarea codificatorului rotativ pentru a măsura viteza reală a rolei poate evita eroarea cauzată de tensiunea instabilă a rețelei pe grosimea tăieturii rotative.

05 Parametrul tehnic:

06 Utilizare pe site:

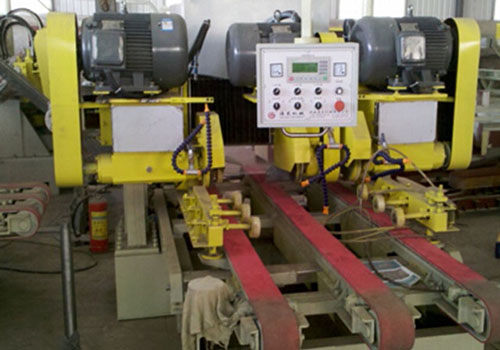

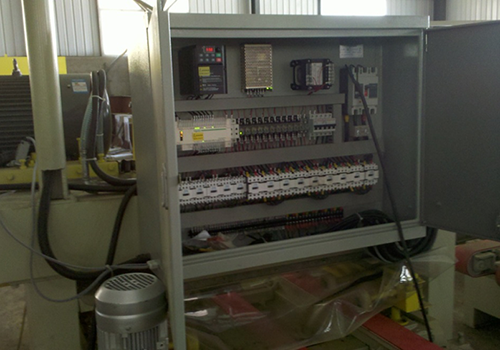

În funcție de situația spațiului la fața locului, un invertor din seria D51 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al mașinii de tăiat rotative folosind invertorul D51 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

Parametrii tehnologici ai mașinilor de tăiere rotative sunt setați online, iar grosimea de tăiere este reglabilă în mod continuu pentru a răspunde diferitelor cerințe ale pieței;

Precizia controlului vitezei este mare, iar produsele de producție sunt mai conforme cu cerințele.

08 Beneficii pentru clienți:

Grosimea tăieturii rotative este uniformă, suprafața este netedă și cerințele procesului sunt îndeplinite;  Funcția de protecție cuprinzătoare a invertorului poate asigura producția chiar și atunci când rețeaua electrică fluctuează și poate maximiza continuitatea producției;  Îmbunătățiți eficiența producției și utilizarea lemnului, protejați mediul și economisiți costurile de producție.
