01 Introducere:

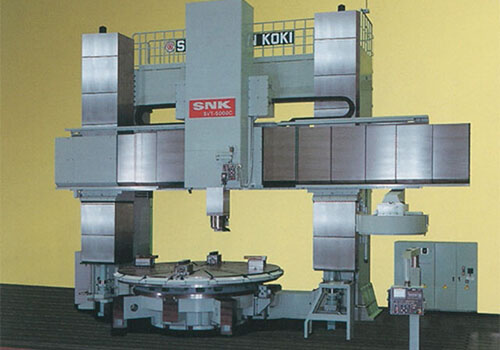

Strungurile verticale sunt echipamente mecanice mari utilizate pentru prelucrarea pieselor mari și grele cu dimensiuni radiale mari și dimensiuni axiale relativ mici și forme complexe. Cum ar fi suprafața cilindrică, suprafața de capăt, suprafața conică, orificiul cilindric, orificiul conic etc. a diferitelor discuri, roți și manșoane. Filetarea, strunjirea sferică, profilarea, frezarea și șlefuirea sunt de asemenea posibile cu ajutorul dispozitivelor suplimentare. Axul mașinilor-unelte mari este controlat de invertorul RVE32 pentru a obține un control stabil al vitezei, cu caracteristici bune de cuplu de frecvență joasă și viteză de răspuns rapidă. Frânarea și oprirea rapidă sunt realizate de unitatea de frânare și rezistența de frânare.

02 Caracteristici:

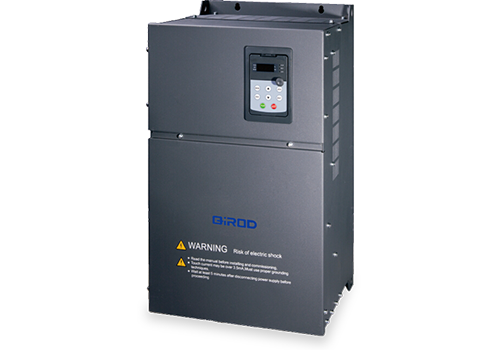

RVE32 este un invertor montat pe perete, domeniul de putere este de 0,75KW-500KW, nivelul de tensiune al tensiunii liniei de intrare este de 380V-480V, iar metoda de control este controlul vectorial fără senzor de viteză. RVE32 are o multitudine de dispozitive de control, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5V pentru alimentare analogică Intrare fixă, sursă de alimentare auxiliară de 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi definite liber în funcție de program.

Interfața MODBUS este configurația standard a RVE32 fără opțiune. RVE32 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

03 Avantaj:

· Oferă un cuplu nominal de 0,5 Hz 150%, ușor de pornit motorul axului;

· Cu precizia controlului vitezei, precizia controlului este de 0,2% și se realizează un control precis al vitezei;

· Cu un control bun al slăbirii câmpului, poate obține un control precis chiar și atunci când rulează la frecvență înaltă;

· Are avantajul unui răspuns rapid al cuplului, iar când sarcina fluctuează, fluctuația curentului este mică;

· Are capacitate bună de suprasarcină și adaptabilitate la mediu și are fiabilitate operațională ridicată;

· Funcție superioară AVR, adaptabilitate super grid, garantează tensiunea de ieșire, stabilitatea curentului și a vitezei;

· Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent, limitează pentru a asigura continuitatea producției;

· Are o adaptabilitate puternică la mediu, iar designul complet independent al conductei de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă.

04 Introducere în sistem:

În acest sistem, axul unui strung vertical de 55KW este antrenat de un convertor de frecvență RVE32 75KW, iar o oprire rapidă a frânării este realizată printr-o unitate de frânare externă și o rezistență de frânare. Tăierea cu viteză constantă se realizează prin control vectorial în buclă deschisă, iar variația de viteză cauzată de modificările sarcinii este foarte mică. Invertorul este pornit prin terminalul de control, iar viteza dată este controlată de semnalul de tensiune analogică 0-10V al sistemului de control. Când motorul funcționează la 70 Hz, fluctuația vitezei este mai mică de 1 rpm, iar fluctuația curentului este mai mică de 1 A, realizând un control precis al vitezei.

05 Parametrul tehnic:

06 Utilizare pe site:

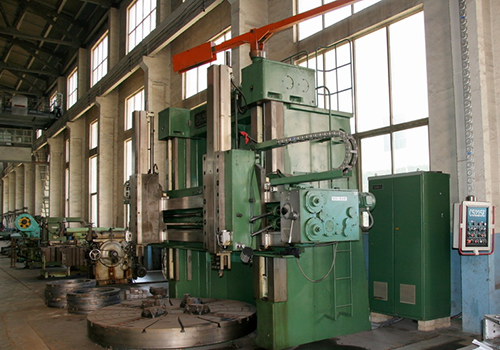

În funcție de situația spațiului la fața locului, un invertor din seria RVE32 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al strungului vertical folosind invertorul RVE32 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

Precizia controlului vitezei este mare, iar produsele de producție sunt mai conforme cu cerințele; sistemul de control al strungului vertical folosind invertorul QD6000 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii și rezultate economice bune.

08 Beneficii pentru clienți:

Invertorul și motorul axului funcționează stabil, reducând costurile de întreținere;

Funcția de protecție cuprinzătoare a invertorului asigură continuitatea producției;

Producția de produse este mai în conformitate cu cerințele, iar rata defectelor este mult redusă.
