01 Introducere:

Odată cu dezvoltarea continuă a macaralelor, este dificil pentru tehnologia tradițională de control să îndeplinească cerințele din ce în ce mai mari de reglare a vitezei și control ale macaralelor. Astăzi, odată cu dezvoltarea rapidă a tehnologiei electronice, combinația dintre macara și tehnologia electronică devine din ce în ce mai apropiată, iar dispozitivul de control al vitezei cu frecvență variabilă AC înlocuiește metoda tradițională de control al vitezei de rezistență din seria rotorului motorului. Printre multe dispozitive de control al vitezei cu frecvență variabilă AC, convertorul de frecvență RVE32 l-a făcut utilizat pe scară largă în diverse aplicații datorită stabilității performanței, bogăției funcțiilor de extindere a opțiunilor, flexibilității mediului de programare, caracteristicilor cuplului și adaptării la utilizare în diferite ocazii. Invertorul ocupă o poziție foarte importantă pe piața high-end.

02 Caracteristici:

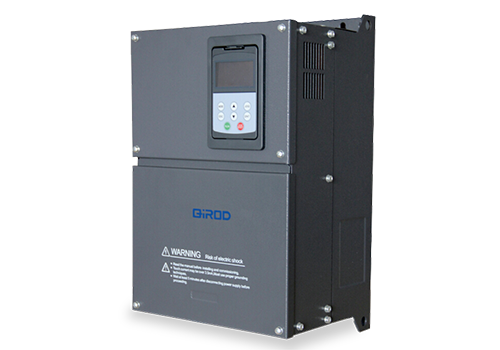

RVE32 este un invertor montat pe perete, domeniul de putere este de 0,75KW-500KW, nivelul de tensiune al tensiunii liniei de intrare este de 380V-480V, iar metoda de control este controlul vectorial fără senzor de viteză. RVE32 are o multitudine de substații, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5V pentru alimentare analogică Intrare fixă, sursă de alimentare auxiliară de 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi definite în mod liber.

Interfața MODBUS este configurația standard a RVE32, nu este necesară nicio opțiune. RVE32 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

03 Avantaj:

· Cu caracteristici de cuplu de joasă frecvență, poate furniza 0,5 Hz 150% din cuplul nominal pentru a asigura pornirea lină a macaralei cu frecvență variabilă.

· Control fiabil al logicii de frânare, timpul de frânare este reglabil, asigurând în același timp că cârligul nu alunecă, evită și curentul mare de pornire al motorului.

· Procesul de accelerare și decelerare este în conformitate cu modul S-curve, care crește stabilitatea lucrării, reduce impactul mecanic și prelungește durata de viață a echipamentului.

· Curentul de pornire este mic, impactul curent asupra rețelei electrice este mic, risipa de alimentare este mult redusă, iar efectul de economisire a energiei este evident.

· Funcția completă de protecție, îmbunătățirea factorului de siguranță și facilitarea inspecției și întreținerii.

· Are o adaptabilitate puternică la mediu, iar designul complet independent al conductei de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă.

04 Introducere în sistem:

În acest sistem, 4 seturi de motoare de 7,5 KW sunt acționate de un invertor RVE32 45 KW pentru a realiza controlul căruciorului macaralei tip portal. RVE32 poate oferi control complet al logicii de deschidere a frânei, control al comutării vitezei mari și joase, control vectorial paralel cu mai multe motoare, control reglabil al tensiunii de frânare, control al operațiunii de slăbire a câmpului de înaltă frecvență și alte funcții, astfel încât să se realizeze controlul macaralelor tip portal.

05 Parametrul tehnic:

06 Utilizare pe site:

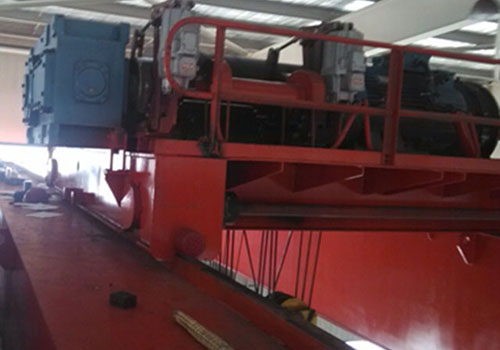

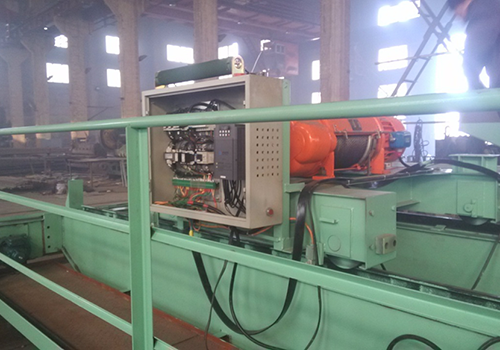

În funcție de situația spațiului la fața locului, un invertor din seria RVE32 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al macaralei cu portal care utilizează invertorul RVE32 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune:

*Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

* Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

* Procesul de pornire și de funcționare este lină și eficient, sigur și de încredere.

08 Beneficii pentru clienți:

Invertorul și macaraua funcționează stabil, reducând foarte mult costurile de întreținere;

Funcția de protecție cuprinzătoare a invertorului asigură continuitatea producției;

Control de comutare cu viteză mare și mică, eficiență ridicată;

Controlul franei este realizat de convertizorul de frecventa, iar siguranta este buna.
