01 Introducere:

Liftul de construcție este un echipament de transport vertical indispensabil în construcția de clădiri moderne înalte. În special, joacă un rol extrem de important în construcția clădirilor înalte și super înalte și joacă un rol de neînlocuit în asigurarea perioadei de construcție și a siguranței, reducerea costurilor de construcție și reducerea intensității forței de muncă. Invertorul RVE32 are performanțe bune și efect de economisire a energiei în utilizarea ascensoarelor de construcție.

02 Caracteristici:

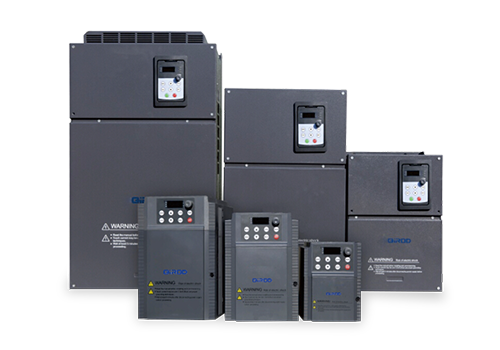

RVE32 este un invertor montat pe perete, domeniul de putere este de 0,75KW-500KW, nivelul de tensiune al tensiunii liniei de intrare este de 380V-480V, iar metoda de control este controlul vectorial fără senzor de viteză. RVE32 are o multitudine de substații, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5V pentru alimentare analogică Intrare fixă, sursă de alimentare auxiliară de 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi definite în mod liber. Interfața MODBUS este configurația standard a RVE32, nu este necesară nicio opțiune. RVE32 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

03 Avantaj:

· Are caracteristici de cuplu de joasă frecvență și poate oferi un cuplu nominal de 0,5 Hz 150%;

· Control fiabil al frânelor, sigur și fiabil;

· Ajustare a vitezei în mai multe etape pentru a realiza funcția de viteză de încărcare ușoară rapidă și viteză de încărcare grea lentă;

· Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

· Are o adaptabilitate puternică la mediu, iar designul complet independent al conductei de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă.

04 Introducere în sistem:

În acest sistem, partea din circuitul principal a motorului este condusă de invertorul RVE32 37KW. Întregul sistem este controlat de convertorul de frecvență RVE32, iar viteza de rulare folosește două viteze pentru a realiza funcția de viteză rapidă a sarcinii ușoare și a vitezei de sarcină grea lentă. Emite un grup de semnale de frână releu pentru a controla deschiderea și închiderea frânei motorului.

05 Parametrul tehnic

06 Utilizare pe site:

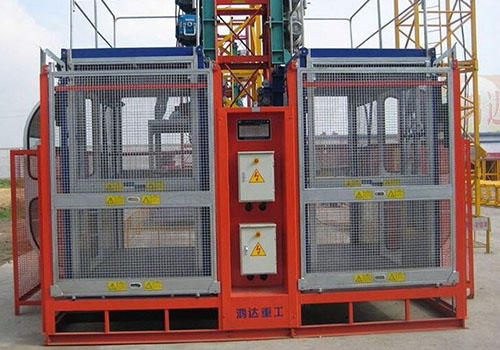

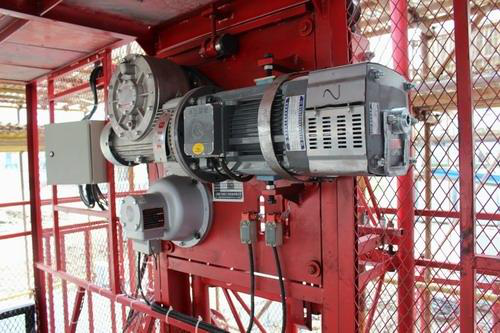

În funcție de situația spațiului la fața locului, un invertor din seria RVE32 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al liftului folosind invertorul RVE32 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune.

Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

* Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

*Nu există un fenomen de „cârlig alunecat” atunci când greutatea de ridicare este diferită atunci când sarcina pornește și se oprește;

* Funcțiile de accelerare a sarcinii ușoare și de detectare a frânghiei slăbite îndeplinesc cerințele clienților pentru îmbunătățirea eficienței și siguranței producției.

08 Beneficii pentru clienți:

Controlul precis al vitezei îmbunătățește eficiența producției;

Reduceți uzura angrenajelor echipamentelor și reduceți costurile de întreținere;

Performanță sigură și fiabilă pentru a asigura siguranța activităților de producție;
