01 Introducere:

Odată cu dezvoltarea tehnologiei de alimentare și îmbunătățirea tehnologiei de reglare a vitezei de conversie a frecvenței, metoda inteligentă de control al alimentării cu apă cu reglarea vitezei de conversie a frecvenței, deoarece miezul a înlocuit metoda anterioară de alimentare cu apă de comutare cu mai multe pompe și reglare a supapelor. În timpul reglării vitezei cu frecvență variabilă, curentul de pornire poate fi limitat în cadrul curentului nominal, evitându-se astfel impactul asupra rețelei electrice în timpul pornirii. Datorită pornirii fără probleme a pompei, viteza medie de funcționare normală este redusă, prelungind astfel durata de viață a echipamentelor precum pompele și supapele. În același timp, poate elimina efectul ciocanului de ari la pornire și oprire. Cu performanța sa stabilă, modul de funcționare simplu și funcția, convertorul de frecvență va permite sistemului de alimentare cu apă să economisească energie electrică, apă și forță de muncă și, în sfârșit, să atingă scopul funcționării de înaltă eficiență.

02 Caracteristici:

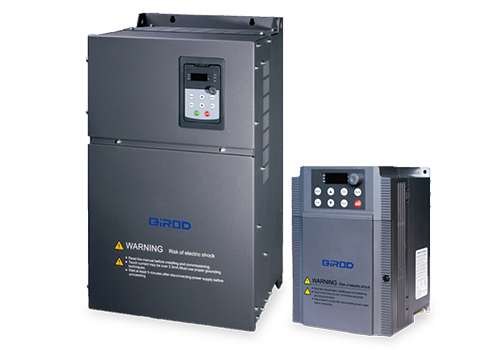

RVE32 este un invertor montat pe dulap, domeniul de putere este de 0,75KW ~ 500KW, tensiunea de intrare este de 380V ~ 480V, iar metodele de control sunt control vectorial fără senzori și control vectorial. Controlul vectorial fără senzor de viteză este un fel de control vectorial, dar nu există un senzor de viteză, iar valoarea de feedback de viteză a motorului este estimată prin calculul modelului motorului. Precizia controlului și performanța dinamică a controlului vectorial fără senzori de viteză nu sunt la fel de bune ca controlul vectorial cu buclă închisă de viteză, dar are, de asemenea, avantajele unui sistem simplu, nu este nevoie de menținerea senzorilor de viteză și preț scăzut, în special pentru ventilatoare și pompe. Controlul tradițional V/f, de asemenea, nu are nevoie de un senzor de viteză, dar pentru motoarele de ventilatoare și pompe de mare putere, cum ar fi controlul V/f fără control al buclei de curent, este ușor să provocați fluctuații de curent. Controlul vectorial fără senzori de viteză nu are doar o buclă închisă de viteză, ci și o buclă închisă de curent, iar curentul la starea constantă a motorului este mai stabil.

RVE32 are o multitudine de terminale client, inclusiv 8 intrări digitale (LI1~LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5V pentru alimentare analogică Intrare fixă, sursă de alimentare auxiliară de 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi definite în mod liber. Interfața MODBUS este configurația standard a RVE32, nu este necesară nicio opțiune. RVE32 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

Invertorul din seria RVE32 are funcția PID încorporată, care este mai flexibilă în funcționare. Există multe modalități de a controla interfața, care poate fi prin cablu sau de comunicare.

04 Introducere în sistem:

În acest sistem, sunt utilizate trei pompe de puț adânc și o pompă de puț adânc de 45 kW este utilizată ca pompă normal deschisă pentru a menține funcția de bază de alimentare cu apă. O pompă de puț adânc de 75 kW este utilizată ca pompă de control principală și este instalat un dispozitiv automat de control al alimentării cu apă a convertizorului de frecvență cu presiune constantă. Când se modifică consumul de apă, viteza pompei este reglată pentru a realiza alimentarea cu apă la presiune constantă a rețelei de alimentare cu apă. O pompă de puț adânc de 75 kW este instalată cu un set complet digital. Controlerul de pornire uşoară a motorului AC este utilizat ca pompă de control auxiliară. Când volumul de alimentare cu apă se modifică foarte mult, dacă pompa principală de control a funcționat la frecvență completă (sau frecvență), presiunea rețelei de conducte de alimentare cu apă nu poate fi garantată a fi constantă. Controlerul face ca pompa de control auxiliară să pornească (sau să oprească) să funcționeze, iar apoi pompa principală de control funcționează cu o viteză variabilă pentru a regla presiunea apei din rețeaua de conducte pentru a o menține constantă.

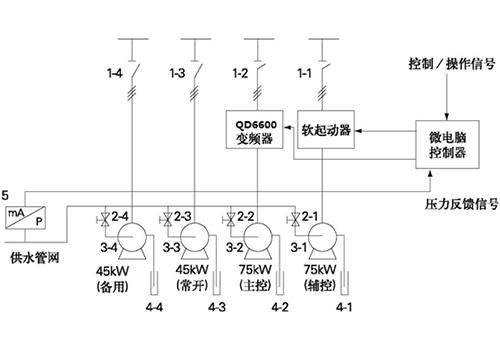

1- Comutator de alimentare 2- Supapă de apă unidirecțională 3- Reactanța pompei 4- Sursă de apă de puț adânc 5- Senzor de presiune

05 Parametrul tehnic:

06 Utilizare la fața locului:

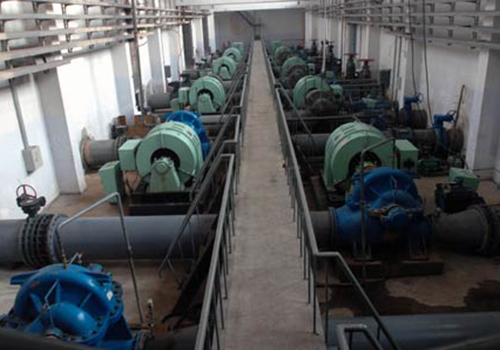

În funcție de situația spațiului la fața locului, un invertor din seria RVE32 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de alimentare cu apă la presiune constantă folosind invertorul RVE32 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil și are o rată scăzută de eșec;

Presiunea de alimentare cu apă este stabilă, ceea ce elimină dezavantajele gospodăriilor înalte care întrerup apa în timpul consumului maxim de apă și presiunea excesivă a conductelor în perioadele de apă;

Rezolvați problema îndepărtării nisipului când pompa este pornită și problema preaplinului în timpul funcționării;

Beneficiile economice sunt remarcabile, iar statisticile efective de funcționare arată că se pot economisi 432.600 kWh de energie electrică într-un an. Calculat la 0,3 yuani pe kilowatt-oră, se pot economisi aproximativ 129.800 de yuani în costurile cu electricitatea. Mai mult de un an poate recupera toată investiția sporită a sistemului de control automat al alimentării cu apă la presiune constantă.

08 Beneficii pentru clienți:

Presiunea apei din rețeaua de conducte de alimentare cu apă este stabilă și nu se modifică odată cu modificarea consumului de apă, ceea ce îmbunătățește calitatea alimentării cu apă;

Evită fenomenul de apă curentă și scurgerile de apă cauzate de creșterea anormală a presiunii apei în rețeaua de conducte de alimentare cu apă și reduce costul de întreținere;

Efectul de economisire a energiei este remarcabil, iar investiția crescută în sistemul de alimentare cu apă la presiune constantă poate fi recuperată complet în mai mult de un an;

Se evită risipa resurselor de apă și se previne extinderea în continuare a zonei pâlniei de scădere a nivelului apei formată prin exploatarea excesivă a apei subterane..
