01 Introducere:

Resursele de apă sunt un factor important pentru dezvoltarea economică și dezvoltarea socială durabilă, iar rata de epurare a apelor uzate urbane a devenit un simbol important al faptului că o regiune este sau nu civilizată. Poluarea gravă și deficitul tot mai mare a resurselor de apă au devenit acum un subiect de îngrijorare în întreaga lume. Odată cu dezvoltarea economiei în China, cantitatea de ape uzate urbane și industriale a crescut brusc, oferind un spațiu de piață imens pentru industria de tratare a apei. În stația de tratare a apelor uzate, suflantele de aerare și pompa submersibilă sunt echipamentele de bază ale epurării apelor uzate. Invertorul RVE32 are o gamă largă de aplicații în tratarea apelor uzate și a obținut beneficii economice și sociale bune.

02 Caracteristici:

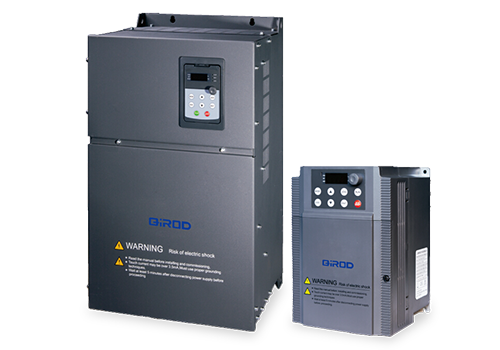

RVE32 este un invertor montat pe perete, domeniul de putere este de 0,75KW-500KW, nivelul de tensiune al tensiunii liniei de intrare este de 380V-480V, iar metoda de control este controlul vectorial fără senzor de viteză.

RVE32 are o multitudine de substații, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5V pentru alimentare analogică Intrare fixă, sursă de alimentare auxiliară de 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi definite în mod liber.

Interfața MODBUS este configurația standard a RVE32, nu este necesară nicio opțiune. RVE32 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

03 Avantaj:

· Cuplu de pornire mare, de 1,5 ori cuplul de ieșire la 0,5 Hz în buclă deschisă, îndeplinind cerințele funcționării pompei submersibile;

· Are avantajul unui răspuns rapid al cuplului, iar atunci când sarcina fluctuează, fluctuația curentului este mică;

· Are capacitate bună de suprasarcină și adaptabilitate la mediu și are fiabilitate operațională ridicată;

· Super adaptabilitatea rețelei de putere, capacitatea de fluctuație a rețelei anti-putere până la ± 15%, pentru a asigura stabilitatea tensiunii de ieșire, curentului, vitezei;

· Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

· Are o adaptabilitate puternică la mediu, iar designul complet independent al conductei de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă.

04 Introducere în sistem:

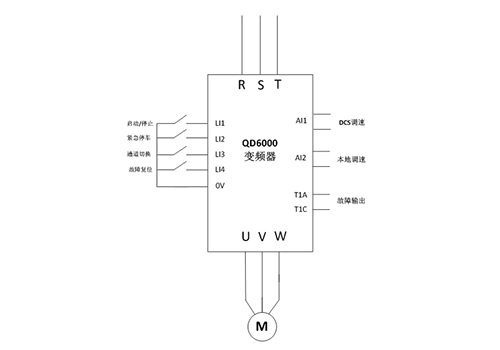

În acest sistem, motorul principal al pompei submersibile de 110KW este antrenat de invertorul RVE32 110KW, care este controlat central de sistemul DCS din camera centrală de calculatoare și poate fi, de asemenea, operat local.

05 Parametrul tehnic:

06 Utilizare pe site:

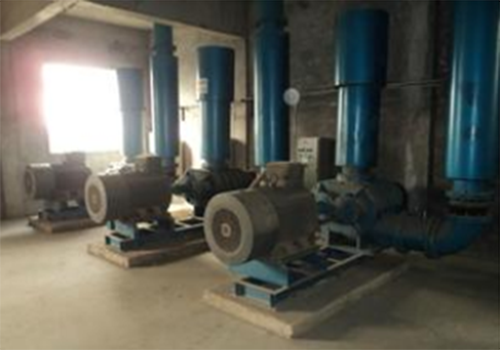

În funcție de situația spațiului la fața locului, un invertor din seria RVE32 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al pompei submersibile de tratare a apelor uzate folosind convertizorul de frecvență RVE32 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

În funcție de nevoile procesului, faceți motorul pornire/oprire moale, astfel încât să poată fi rezolvat fenomenul de răsucire bruscă și ciocănire;

Beneficiile economice sunt remarcabile, efectul de economisire a energiei este de peste 20%, iar întreaga investiție sporită de sistemul de control al conversiei de frecvență poate fi recuperată în mai mult de un an.

08 Beneficii pentru clienți:

Elimină multe operațiuni manuale obositoare, pericolele ascunse nesigure și îmbunătățește eficiența muncii;

Reduce foarte mult impactul asupra utilajului atunci când pompa este pornită și reduce costurile de întreținere;

Funcția de protecție cuprinzătoare a invertorului asigură continuitatea producției;

Beneficiile economice sunt semnificative, iar întreaga investiție sporită de sistemul de control al conversiei de frecvență poate fi recuperată în mai mult de un an.
