01 Introducere:

Resursele de apă sunt un factor important pentru dezvoltarea economică și dezvoltarea socială durabilă, iar rata de epurare a apelor uzate urbane a devenit un simbol important al faptului că o regiune este sau nu civilizată. Poluarea gravă și deficitul tot mai mare a resurselor de apă au devenit acum un subiect de îngrijorare în întreaga lume. Odată cu dezvoltarea economiei în China, cantitatea de ape uzate urbane și industriale a crescut brusc, oferind un spațiu de piață imens pentru industria de tratare a apei. Invertorul RVE32 are o gamă largă de aplicații în tratarea apelor uzate și a obținut beneficii economice și sociale bune.

02 Caracteristici:

RVE32 este un invertor montat pe perete, domeniul de putere este de 0,75KW-500KW, nivelul de tensiune al tensiunii liniei de intrare este de 380V-480V, iar metoda de control este controlul vectorial fără senzor de viteză.

RVE32 are o multitudine de substații, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5V pentru alimentare analogică Intrare fixă, sursă de alimentare auxiliară de 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi definite în mod liber.

Interfața MODBUS este configurația standard a RVE32, nu este necesară nicio opțiune. RVE32 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

03 Avantaj:

· Cuplu de pornire mare, cuplul de ieșire de 1,5 ori la 0,5 Hz în buclă deschisă, îndeplinind cerințele de funcționare a suflantei de aerare;

· Are avantajul unui răspuns rapid al cuplului, iar când sarcina fluctuează, fluctuația curentului este mică; Are capacitate bună de suprasarcină și adaptabilitate la mediu și are fiabilitate operațională ridicată;

· Adaptabilitatea rețelei super-putere, capacitatea de fluctuație a rețelei anti-putere până la ±15%, pentru a asigura stabilitatea tensiunii de ieșire, curentului, vitezei   Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției; Are o adaptabilitate puternică la mediu, iar designul complet independent al conductei de aer poate îmbunătăți considerabil rezistența la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă.

04 Introducere în sistem:

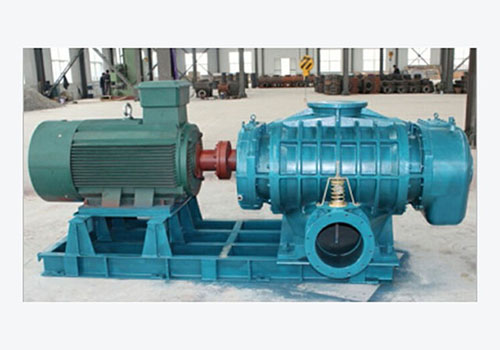

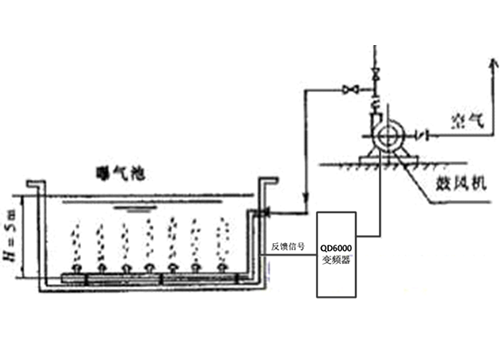

În acest sistem, motorul principal al suflantei de aerare pentru tratarea apelor uzate de 110KW este condus de convertizorul de frecvență RVE32 110KW, iar controlul automat în buclă închisă este realizat în funcție de semnalul de feedback al senzorului de oxigen dizolvat.

05 Parametrul tehnic:

06 Utilizare pe site:

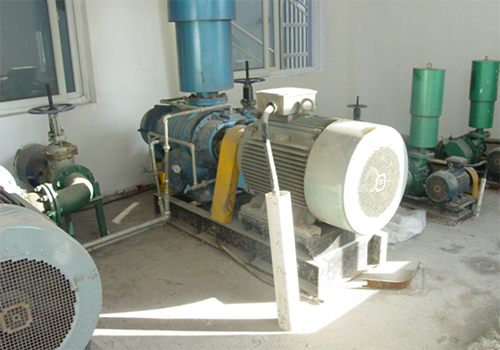

În funcție de situația spațiului la fața locului, un invertor din seria RVE32 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al suflantei de aerare de tratare a apelor uzate folosind invertorul RVE32 a fost pus în funcțiune de mai bine de trei ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil, are o bună adaptabilitate la mediu, poate rezista la medii dure, cum ar fi poluarea cu ulei, praful și căldura umedă și are o rată de eșec scăzută;

Caracteristici excelente de limitare a curentului, capacitate puternică de suprasarcină, pot reduce în mod eficient suprasarcina de conversie a frecvenței, protecția la supracurent și maximizează continuitatea producției;

Beneficiile economice sunt remarcabile, efectul de economisire a energiei este de peste 20%, iar întreaga investiție sporită de sistemul de control al conversiei de frecvență poate fi recuperată în mai mult de un an.

08 Beneficii pentru clienți:

* Control automat PID, reduce volumul de muncă al lucrătorilor și îmbunătățește eficiența muncii; *Reducerea pierderilor de motor și a costurilor de întreținere;

*Funcția de protecție cuprinzătoare a invertorului pentru a asigura continuitatea producției în cea mai mare măsură;

*Beneficiile economice sunt remarcabile, iar întreaga investiție sporită de sistemul de control al conversiei de frecvență poate fi recuperată în mai mult de un an.
