01 Introducere:

Încărcările ventilatoarelor sunt utilizate pe scară largă, cum ar fi ventilatoare de alimentare și ventilatoare de tiraj indus ale diferitelor sisteme de producție și cazane casnice, unități centrale de ventilatoare de aer condiționat, unități de aer proaspăt, ventilatoare turn de răcire, ventilatoare de evacuare în diferite locații de producție și uscătoare pe liniile de producție. Ventilatoarele sunt principalele echipamente de putere ale întreprinderilor industriale și miniere. Potrivit statisticilor departamentelor relevante, capacitatea instalată a ventilatoarelor și pompelor și motoarelor din țară este de aproximativ 35.000 MW, iar consumul de energie reprezintă aproximativ 40% din consumul național de energie. Când utilizați invertorul RVE32 în funcționarea ventilatorului, rata de economisire a energiei este în general de 20%-60%, iar perioada de recuperare a investiției este de 1-3 ani. Beneficiile sunt foarte semnificative.

02 Caracteristici:

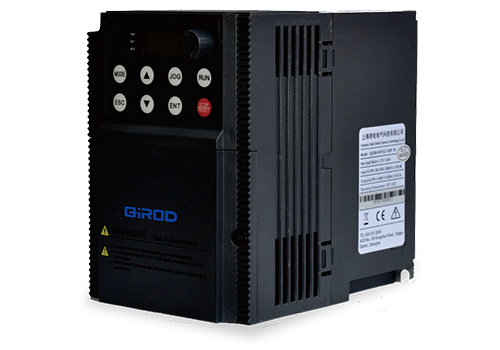

RVE32 este un invertor montat pe dulap, domeniul de putere este de 0,75KW-500KW, tensiunea liniei de intrare este de 380V-480V, iar modul de control este control vectorial și control vectorial fără senzor de viteză. Controlul vectorial fără senzor de viteză este un fel de control vectorial, care estimează valoarea de feedback de viteză a motorului prin calculul modelului motorului. Precizia controlului și performanța dinamică a controlului vectorial fără senzori de viteză nu sunt la fel de bune ca controlul vectorial cu buclă închisă de viteză, dar are, de asemenea, avantajele unui sistem simplu, nu este nevoie de menținerea senzorului de viteză și preț scăzut, potrivit în special pentru motoare de ventilatoare și pompe. Controlul tradițional V/f, de asemenea, nu are nevoie de un senzor de viteză, dar pentru motoarele de ventilatoare și pompe de mare putere, cum ar fi controlul V/f fără control al buclei de curent, este ușor să provocați fluctuații de curent. Controlul vectorial fără senzori de viteză nu are doar o buclă închisă de viteză, ci și o buclă închisă de curent, iar curentul la starea constantă a motorului este mai stabil.

RVE32 are o multitudine de terminale client, inclusiv 8 intrări digitale (LI1-LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5 V pentru intrare analogică Intrare fixă, sursă de alimentare auxiliară de 24 V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi programate liber pentru a defini funcțiile.

Invertorul din seria RVE32 are funcția PID încorporată, care este mai flexibilă în funcționare. Există multe modalități de a controla interfața, care poate fi prin cablu sau de comunicare.

04 Introducere în sistem:

Un total de patru motoare din acest cazan utilizează convertoare de frecvență RVE32 pentru a controla aburul, uleiul fierbinte și respectiv gazele de ardere fierbinți. Gazele de ardere fierbinți sunt controlate de două motoare de 315KW și trimise la ventilatorul principal prin conducte pentru uscarea pastei de lemn. Două invertoare de 315KW QD6000 controlează cele două ventilatoare și, respectiv, controlează puterea de ieșire a ventilatoarelor prin ajustarea frecvenței de ieșire a RVE32, astfel încât să realizeze reglarea precisă a fluxului de fum fierbinte, care nu numai că îndeplinește cerințele procesului, dar este și mai eficient decât utilizarea unui parbriz. Este mai eficient din punct de vedere energetic să reglați fluxul de fum fierbinte. Celelalte două motoare de 132KW alimentează aburul de la generatorul de abur și, respectiv, uleiul fierbinte de la generatorul de ulei termic în camera de amestec. Reglarea ieșirii de abur în generatorul de abur poate controla presiunea și temperatura în generatorul de abur, iar reglarea ieșirii de ulei termic în generatorul de ulei termic poate controla temperatura generatorului de ulei termic. RVE32 ajustează, de asemenea, ieșirea de abur și ulei fierbinte controlând puterea de ieșire a motorului, astfel încât să controleze presiunea și temperatura generatorului de abur și temperatura generatorului de ulei fierbinte.

05 Parametrul tehnic:

06 Utilizare pe site:

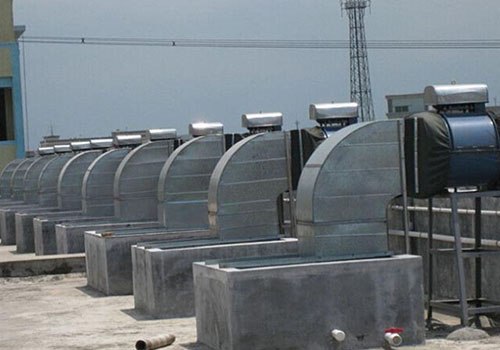

În funcție de situația spațiului la fața locului, un invertor din seria RVE32 este instalat în dulapul de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de control al ventilatorului cazanului folosind invertorul RVE32 a fost pus în funcțiune de mai bine de patru ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil și are o rată scăzută de eșec;  Semnificativ mai puțin zgomot;

Reglarea precisă a fluxului de fum fierbinte pentru a îndeplini cerințele procesului de producție;

Prelungește durata de viață a rulmenților motorului și ventilatorului, reduce generarea de căldură a motorului și reduce foarte mult cantitatea de întreținere;

Beneficiile economice sunt semnificative, iar întreaga investiție sporită de sistemul de control al conversiei de frecvență poate fi recuperată în mai mult de un an.

08 Beneficii pentru clienți:

Ajustați cu precizie fluxul pentru a îndeplini cerințele procesului de producție;

Reducerea pierderilor de motor și a costurilor de întreținere;

Efectul de economisire a energiei este remarcabil, iar investiția crescută prin controlul conversiei frecvenței poate fi recuperată complet în mai mult de un an.
