01 Introducere:

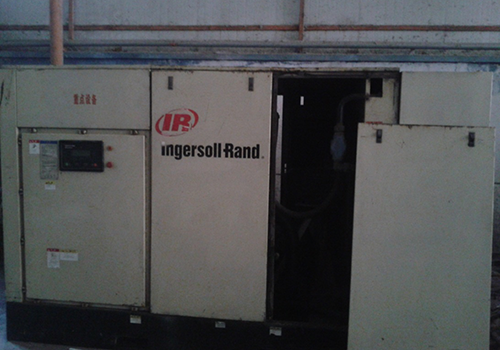

Un compresor de aer este un dispozitiv care folosește un motor pentru a comprima gazul într-o cameră de compresie și a face ca gazul comprimat să aibă o anumită presiune. Are o gamă largă de utilizări și poate fi folosit în diverse industrii, cum ar fi metalurgia, producția de mașini, minerit, energie electrică, textilă, petrochimică și așa mai departe. Compresoarele de aer reprezintă 15% din consumul de energie al echipamentelor industriale mari (ventilatoare, pompe, cazane, compresoare de aer etc.). După investigație, compresoarele de aer prezintă următoarele neajunsuri:

(1) Când presiunea de ieșire este mai mare decât o anumită valoare, supapa de limitare a sarcinii este deschisă automat pentru a face motorul asincron în gol, ceea ce reprezintă o risipă serioasă de energie.

(2) Motorul asincron este ușor de pornit și oprit frecvent, ceea ce afectează durata de viață a motorului.

(3) Condiții de lucru proaste și zgomot puternic.

(4) Gradul de automatizare este scăzut, iar reglarea presiunii de ieșire se realizează prin reglarea artificială a deschiderii supapei. Viteza de reglare este lentă, fluctuația este mare, stabilitatea este instabilă și precizia este scăzută.

(5) Curentul de pornire al frecvenței de alimentare a compresorului de aer este mare, impactul asupra rețelei electrice este mare, uzura rulmenților motorului este mare și întreținerea echipamentului este mare. Având în vedere problemele de mai sus, un convertor de frecvență este proiectat pentru a realiza schema de transformare de economisire a energiei a compresorului de aer cu șurub. După analiză, schema are un grad ridicat de automatizare, efect semnificativ de economisire a energiei și practicabilitate bună.

02 Caracteristici:

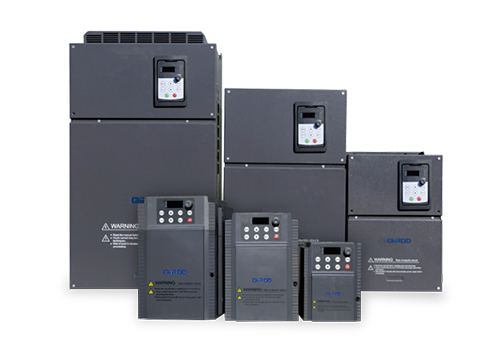

D31 este un invertor montat pe dulap, domeniul de putere este de 0,75KW ~ 500KW, tensiunea de intrare este de 380V ~ 480V, iar metodele de control sunt control vectorial fără senzori și control vectorial. Controlul vectorial fără senzor de viteză este un fel de control vectorial, dar fără un senzor de viteză, valoarea de feedback de viteză a motorului este estimată prin calculul modelului motorului. Precizia controlului și performanța dinamică a controlului vectorial fără senzori de viteză nu sunt la fel de bune ca controlul vectorial cu buclă închisă de viteză, dar are, de asemenea, avantajele unui sistem simplu, nu este nevoie de menținerea senzorilor de viteză și preț scăzut, în special pentru ventilatoare și pompe. Controlul tradițional V/f, de asemenea, nu are nevoie de un senzor de viteză, dar pentru motoarele de ventilatoare și pompe de mare putere, cum ar fi controlul V/f fără control al buclei de curent, este ușor să provocați fluctuații de curent. Controlul vectorial fără senzori de viteză nu are doar o buclă închisă de viteză, ci și o buclă închisă de curent, iar curentul la starea constantă a motorului este mai stabil. D31 are o multitudine de terminale client, inclusiv 8 intrări digitale (LI1~LI8), 2 intrări analogice (AI), 2 ieșiri releu (TA), 2 ieșiri analogice (AO), sursă de alimentare auxiliară de 5V pentru alimentare analogică Intrare fixă, sursă de alimentare auxiliară de 24V este utilizată pentru intrarea digitală, toate LI/TA, AI/AO pot fi programate liber pentru a defini funcțiile.

Interfața MODBUS este configurația standard a D31, nu este necesară nicio opțiune. D31 poate fi conectat la sisteme de automatizare de nivel superior prin MODBUS.

Invertorul din seria D31 are funcția PID încorporată, care este mai flexibilă în funcționare. Există multe modalități de a controla interfața, care poate fi prin cablu sau de comunicare.

04 Introducere în sistem:

În acest sistem, sistemul are două bucle de control de conversie a frecvenței și frecvență de putere. Pe baza sistemului original de pornire a frecvenței de alimentare, se adaugă sistemul de control al invertorului pentru a se asigura că compresorul de aer poate fi pornit la frecvența de alimentare după ce invertorul se defectează, fără a afecta producția. Prin funcția PID încorporată a convertizorului de frecvență, se realizează controlul constant al presiunii compresorului de aer. Funcționarea de conversie a frecvenței a motorului poate menține stabilă presiunea de evacuare a rezervorului de stocare a aerului, iar intervalul de fluctuație a presiunii nu poate depăși ± 0,2 bar.

05 Parametrul tehnic:

06 Utilizare pe site:

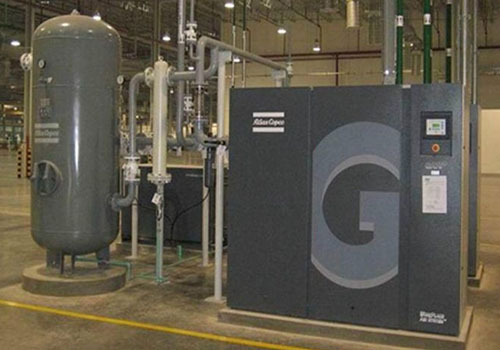

În funcție de spațiul la fața locului, un invertor din seria D31 este instalat în afara cabinetului de comandă, iar instalarea invertorului și motorul la fața locului sunt așa cum se arată în figură.

07 Rezultat de rulare:

Sistemul de transformare a conversiei frecvenței compresorului de aer folosind invertorul D31 a fost pus în funcțiune de mai bine de doi ani și a obținut beneficii economice și sociale bune:

Dispozitivul de control funcționează fiabil și are o rată scăzută de eșec;

Presiunea aerului este stabilă, astfel încât schimbarea presiunii sistemului a rețelei de conducte să fie menținută în intervalul de ± 0,2 bar, ceea ce îmbunătățește efectiv calitatea condițiilor de lucru;

Îmbunătățiți fiabilitatea sistemului, reduceți zgomotul compresorului de aer și prelungiți durata de viață a compresorului;

Beneficiile economice sunt remarcabile, costul energiei este redus cu 44,3%, iar costul de întreținere este redus semnificativ. Statisticile de funcționare reală arată că poate economisi  651.900 kWh de energie electrică pe an. Calculat la 0,3 yuani pe kilowatt-oră, aproximativ 195.600 de yuani în economii de energie electrică. Factura de energie electrică este economisită cu peste 20%, iar fondurile investite pot fi recuperate în aproximativ jumătate de an.

08 Beneficii pentru clienți:

Presiunea rețelei de conducte este stabilă și nu se modifică odată cu modificarea consumului de gaz, ceea ce îmbunătățește calitatea alimentării cu gaz;

Se reduce impactul asupra echipamentului, se reduce și volumul de întreținere și reparații, iar costul de întreținere este redus;

Efectul de economisire a energiei este remarcabil, iar investiția sporită a sistemului de control al invertorului poate fi recuperată complet în aproximativ jumătate de an.
