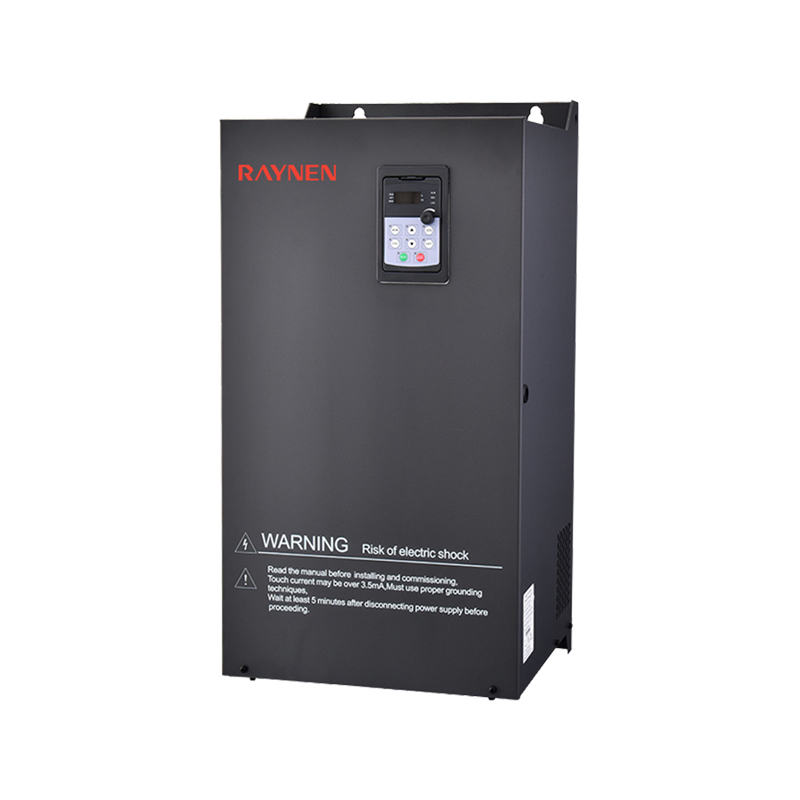

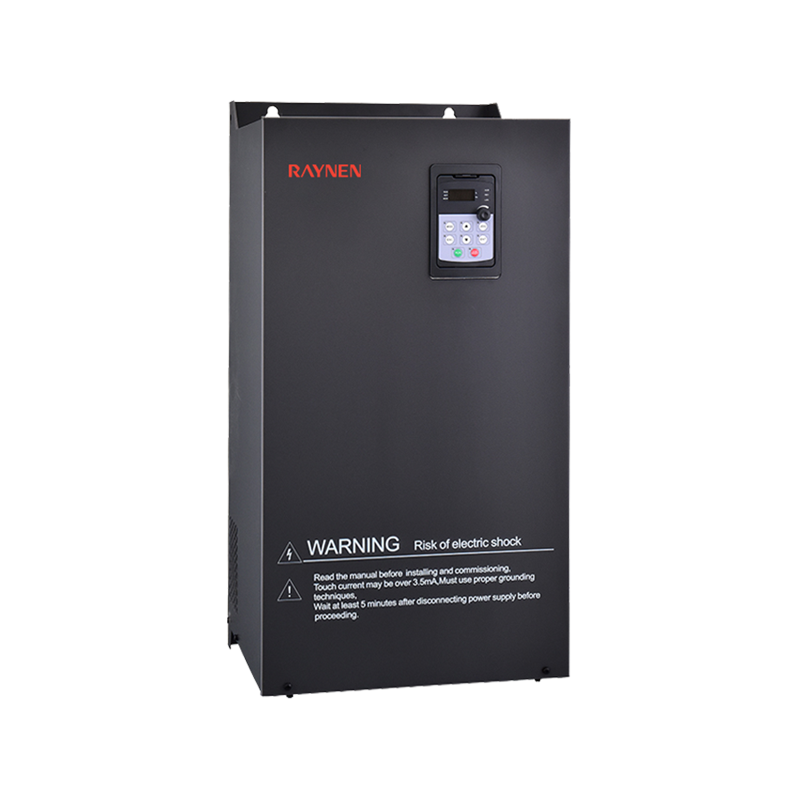

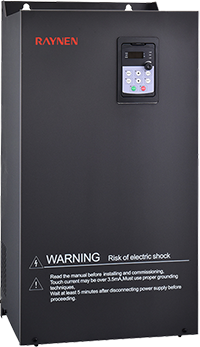

380V 250(280)-315(355)kW VFD

Parametric

Model

RVE21-T3-250G/280P ~ RVE21-T3-315G/355P

Tensiune

380V

Putere nominala (kW)

250/280/315/355

Curent nominal de intrare (A)

485/545/610/665

Curent nominal de ieșire (A)

480/530/600/650

Dimensiuni (mm)

1100*480*405

Dimensiunea instalației (mm)

1078*320

Model invertor

Mașină de tip G (sarcină grea)

Mașină de tip P (sarcină ușoară)

Dimensiuni (mm)

Dimensiunea instalației (mm)

Curent nominal de intrare (A)

Curent nominal de ieșire (A)

Putere nominală (kW)

Curent nominal de intrare (A)

Curent nominal de ieșire (A)

Putere nominală(kW)

H

W

D

H1

W1

Diafragma

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

Model invertor

Mașină de tip G (sarcină grea)

Mașină de tip P (sarcină ușoară)

Dimensiuni (mm)

Dimensiunea instalației (mm)

eu in(A)

am iesit(A)

Evaluat P

(kW)

eu in(A)

am iesit(A)

Evaluat P

(kW)

H

W

D

H1

W1

Diafragma

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

RVE21-T3-15G/18P

40

32

15

47

38

18.5

327

168

185.6

313

120

Φ9

RVE21-T3-18G/22P

47

38

18.5

56

45

22

RVE21-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE21-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE21-T3-37G/45P

80

75

37

94

92

45

RVE21-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE21-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE21T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE21-T3-90G/110P

190

180

90

225

215

110

RVE21-T3-110G/132P

225

215

110

265

260

132

RVE21-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE21-T3-160G/185P

310

305

160

355

350

185

RVE21-T3-185G/200P

355

350

185

385

380

200

RVE21-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE21-T3-220G/250P

430

425

220

485

480

250

RVE21-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE21-T3-280G/315P

545

530

280

610

600

315

RVE21-T3-315G/355P

610

600

315

665

650

355

RVE21-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE21-T3-400G

785

725

400

-

-

-

RVE21-T3-500G

890

860

500

-

-

-

RVE21-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE21-T3-630G

1100

1100

630

-

-

-

RVE21-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE21-T3-800G

1380

1380

800

Funcții de bază ale aplicației

Creșterea cuplului la frecvență joasă

Prin creșterea tensiunii și a cuplului, cuplul de joasă frecvență al controlului V/F și al controlului vectorial fără senzori de viteză poate fi crescut cu aproximativ 0,1% ~ 30,0%

curba V/F

Tip liniar, tip multipunct

Curba de accelerare/decelerare

Accelerație și decelerare liniară sau în formă de S: trei grupuri de timp de accelerare și decelerare: interval de timp de accelerare și decelerare: 0-3200s

Reglarea automată a tensiunii (AVR)

Când tensiunea rețelei se modifică, aceasta poate menține automat constantă tensiunea de ieșire

PID încorporat

Sistem de control în buclă închisă care poate realiza cu ușurință controlul procesului

Frânare DC

Frânare DC range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

Controlul alergării

Motorul poate fi pornit și oprit imediat; interval de setare a frecvenței de jog: 0.0-20.0Hz; modul jog stop: decelerare/liber/frânare DC

Sărituri de frecvență

Pot fi setate trei puncte de frecvență de salt și intervalele de frecvență de salt corespunzătoare pentru a preveni funcționarea invertorului în această bandă de frecvență

Cu mai multe viteze

Până la 15 pot fi setate prin 4 porturi de intrare logică = Frecvența de operare

Însumarea intrărilor

Utilizați rezultatul operațiunii algebrice a 2 intrări analogice ca setare de frecvență, făcând setarea frecvenței mai flexibilă

Comutarea între 2 seturi de parametri ai motorului

Două seturi de parametri ai motorului pot fi setate și comutați liber pentru a se potrivi cu motorul acţionat curent

Protecție invertor

Protecție la pierderea fazei de intrare/ieșire, detecție subsarcină, protecție la supracuplu, protecție la subtensiune, protecție la supratensiune, protecție la supracurent, protecție la supraîncălzire, protecție la scurtcircuit fază la fază

Protecția motorului

Protecția termică a motorului, Limita curentului motorului, Supraîncărcarea motorului, Scurtcircuit motor

Caracteristici electrice

Tensiune de intrare

AC trifazat, 380-480V, 50/60Hz sau AC monofazat, 200-240V, 50/60Hz

Tensiune de ieșire

0-100% tensiune de intrare, 0.5Hz-400Hz

Modul de control

Cuplu constant V/F, sarcină pătratică V/F, control vectorial fără senzori, mod de economisire a energiei

Frecvența de comutare

1,5 kHz-12 kHz

Funcția de reglare automată a frecvenței de comutare poate fi setată: când temperatura crește, frecvența de comutare este redusă automat

Când temperatura revine la normal, frecvența de comutare revine la valoarea inițială

Capacitate de supracurent

150% curent nominal de ieșire 60s, 200% curent nominal de ieșire 2s

Semnal de control

Semnal de setare a frecvenței

Panou de operare integrat

Comutator cu membrană (buton), buton de viteză (potențiometru)

Semnal extern

Setare UP/DOWN, intrare analogică, multi-viteză, panou extern, comunicare serială

Semnal de control Start & Stop

Panou de operare integrat

Butoanele RUN, STOP

Semnal extern

Terminal de intrare logică, panou extern, comunicare serială

Caracteristicile circuitului de control

Alimentare internă disponibilă

10V

24V

10VDC±5%, curent maxim 10mA, pentru potențiometru de referință

24VDC±5%, curent maxim 100mA, pentru portul de intrare logic

Intrare analogică

AI1

Tensiune de intrare analogică: 0-5VDC sau 0-10VDC, impedanța este de 30k

Intrare analogică curentă: 0/4-20mADC, impedanța este de 250Ω

Rezoluție: conversie A/D pe 10 biți

Setare implicită din fabrică: intrare de tensiune 0-5VDC

AI2

Intrare analogică de tensiune: 0-10VDC sau intrare sonda PTC

Rezoluție: conversie A/D pe 10 biți

Intrare logica

LI1-LI8

Alimentare 0-24VDC

Logica pozitivă (sursă) și logica negativă (chiuveta) sunt opționale, iar implicită din fabrică este logica negativă

Înainte, înapoi, alergare, resetare a erorilor, viteză multiplă și alte 69 de funcții sunt opționale

Produsele 220V 0,4kW-2,2kW și 380V 0,4kW-1,5kW au doar 6 canale: LI1-LI6

AI1, AI2

Introducere forțată validă

La invertoarele sub 11kW (inclusiv), AI1 și AI2 pot fi setate ca intrări logice. F309 și F310 sunt intrări valide forțate, iar funcțiile lor de configurare sunt întotdeauna valabile în timpul pornirii.

Ieșire analogică

AO1, AO2

Tensiune de ieșire analogică: 0-10VDC, impedanța minimă de sarcină este de 470Ω

Ieșire analogică curentă: 0/4-20mA, impedanța maximă de sarcină este de 700Ω

Rezoluție: 8 biți

Frecvența de ieșire, curentul de ieșire, setarea vitezei, datele de ieșire seriale și alte funcții sunt opționale

Produsele 220V 0.4kW-2.2kW și 380V 0.4kW-1.5kW au o singură ieșire analogică și anume AO1

Ieșire logică

LO, CLO

Colector deschis, curent maxim 100mA, tensiune maximă 30VDC

Ieșire logică sau ieșire în impuls opțională, setarea implicită din fabrică este ieșirea logică

Frecvența de ieșire, curentul de ieșire, setarea vitezei și alte funcții de ieșire opționale

Ieșire releu

T1A、T1B、T1C

T2A, T2B, T2C

T1A normal deschis, T1B normal închis, T1C punct comun

T2A normal deschis, T2B normal închis, T2C punct comun

Capacitate de contact: 5A@250VAC, 5A@30VDC

Eroare, alarma, sosirea frecvenței setate și alte funcții sunt opționale

T1A este implicit pentru eroare, T2A este implicit pentru funcționare

Produsele 220V 0.4kW-2.2kW și 380V 0.4kW-1.5kW au doar 1 ieșire releu, adică TA TB TC

Comunicare serială

MODBUS-RTU, RS-485 cu 2 fire, interfață terminală

Caracteristici electrice

Protecția unității AC

Protecție împotriva pierderii fazei de intrare, Protecție împotriva pierderii în faza de ieșire, Detectare subsarcină, Protecție la supra-cuplu, Protecție la subtensiune, Protecție la supratensiune, Protecție la supracurent, Protecție la supraîncălzire, Protecție la scurtcircuit de fază

Protecția motorului

Protecția termică a motorului, limitarea curentului motorului, suprasarcina motorului, scurtcircuitul motorului

Caracteristici electrice

Nivel de protecție

IP20

Umiditatea mediului ambiant

95% fără condens sau acumulare de apă

Temperatura de lucru/de depozitare

-10~40°C/-20~60°C

Altitudinea

Sub 1000 m

Metoda de răcire

Răcire forțată cu aer

Locul de instalare

În interior
