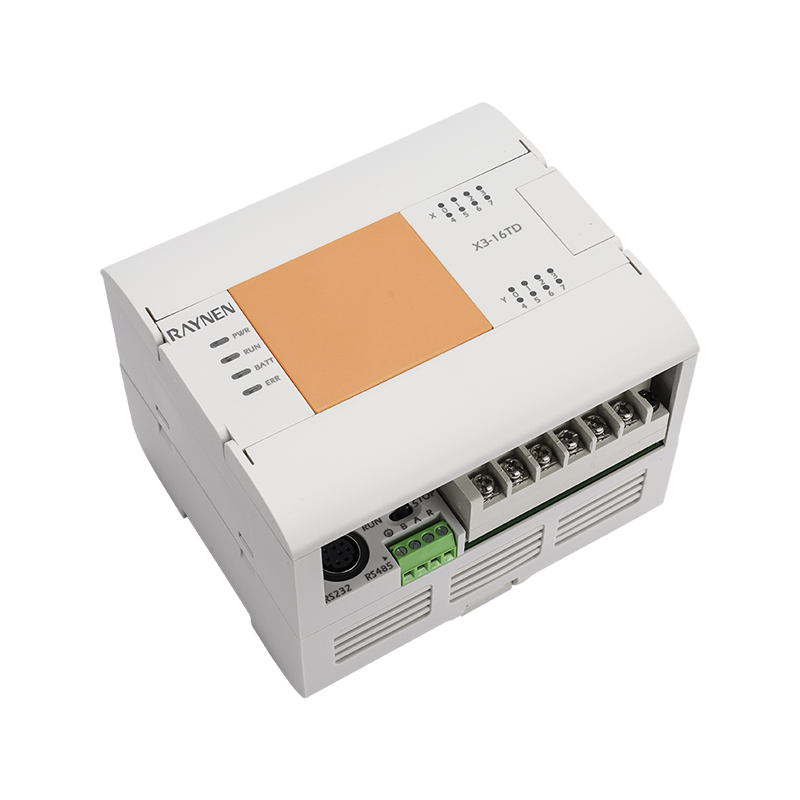

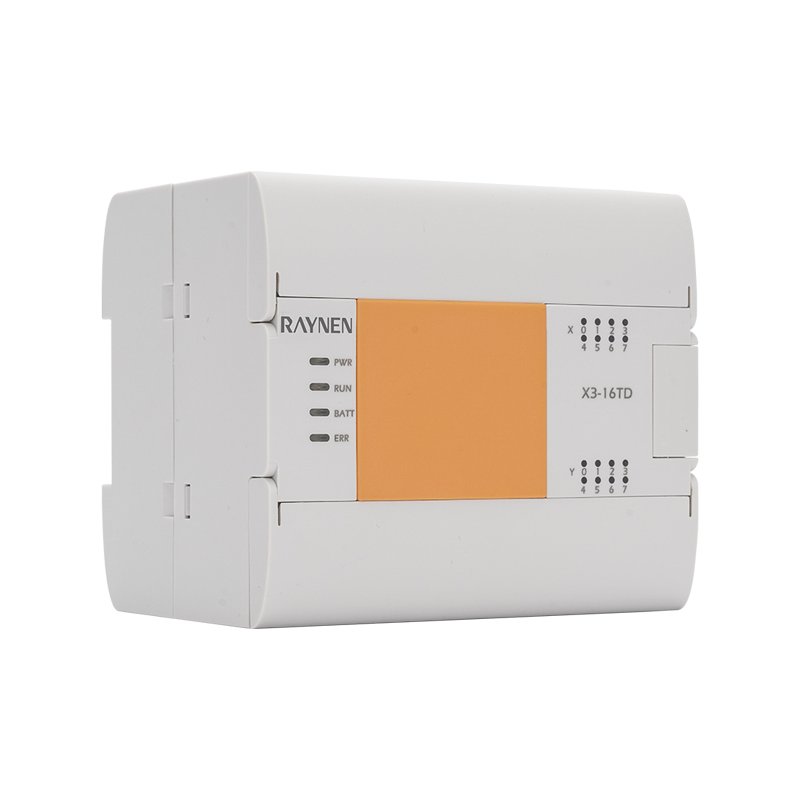

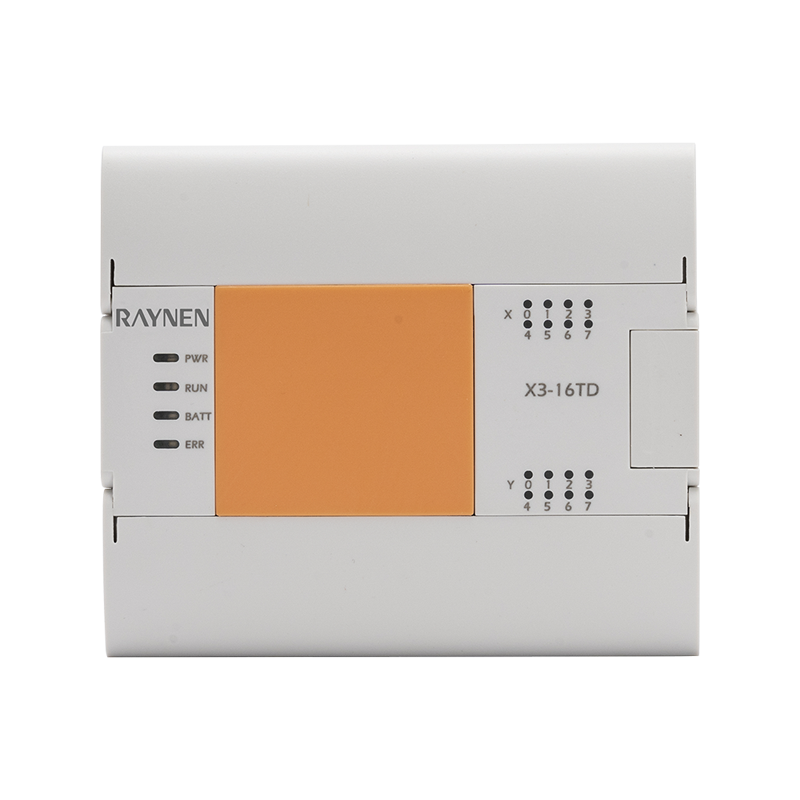

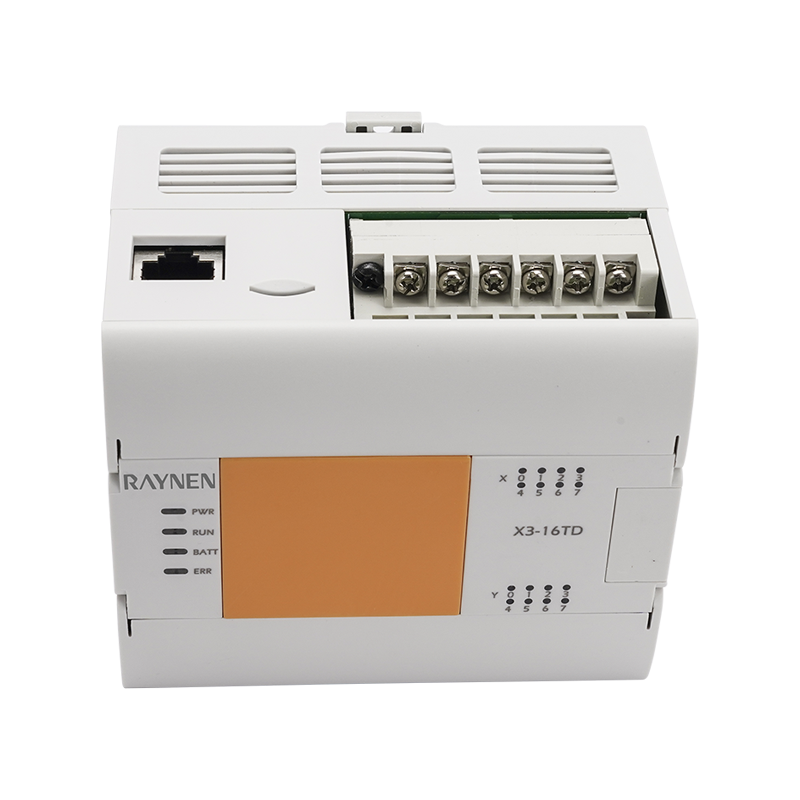

Rezumatul produsului
| | • Cu ieșire de impulsuri de mare viteză pe 2-6 axe, numărare de mare viteză, interpolare liniară și interpolare arc și alte funcții de control al mișcării; • Ceas în timp real, datele de alimentare salvate permanent; • Max. 7 module pot fi extinse. |
Avantaj
| | | | |
| Interfață | Intrare/ieșire | Card de expansiune | Placa BD |
| Port de rețea integrat RS232/485 | Contor de mare viteză cu 3-8 canale Puls de mare viteză 2-6 axe 200K | Max 7 module extinse | Suportă 1 placă BD |
Nomenclatura modelului
Dimensiunea produsului (unitate: mm)
| |
|
Parametru
| Articol | Specificații de putere | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| Consumul de energie | 10W | 12W | 12W | 13W | 14W |
| Tensiune de putere | DC24V | ||||
| Gama de tensiune | DC 20,4~28,8V | ||||
| Permiteți timp de întrerupere instantanee a curentului | Pentru întreruperi tranzitorii de curent sub 5 ms, operațiunea va continua | ||||
| Siguranta de alimentare | 60V 2A | ||||
| Curentul de impuls | 12 A, 0,5 ms mai jos/28,8 V DC | ||||
| DC24V dată de putere | 300mA mai jos | ||||
| Putere încorporată DC5V | 800mA mai jos | ||||
| Articol | Specificații de putere | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Numărul de intrare | 8 | 14 | 16 | 24 | 36 | |
| Număr de mare viteză | Monofazat 200KHz [3 buc] faza AB 100KHz[3 buc] | Monofazat 200KHz [4 buc], faza AB 100KHz [4 buc] | Monofazat 200KHz [8 buc] faza AB 100KHz[4 buc] | |||
| Tip de intrare | Tip chiuvetă/tip sursă | |||||
| Tensiunea semnalului de intrare | Tip sursă DC: DC20.4V~28.8V | |||||
| Impedanța de intrare | X0-X5 | 3.3K | ||||
| X6-X7 | 5,6K | 3.3K | ||||
| X10 mai sus | - | 5,6K | ||||
| La intrarea curentului de inductanță | X0-X5 | 5mA mai sus | ||||
| X6-X7 | 4mA | 5mA mai sus | ||||
| X10 mai sus | - | 4mA mai sus | ||||
| OFF Curent de inductanță de intrare | 1 mA mai sus | |||||
| Timp de răspuns la intrare | <4,5 ms | |||||
| Forma semnalului de intrare | Fără intrare de contact de tensiune | |||||
| Intrare chiuvetă: tranzistor NPN cu colector deschis | ||||||
| Intrare sursă: tranzistor PNP cu colector deschis | ||||||
| Izolarea buclei de intrare | Izolarea optocuplerului | |||||
| Afișarea acțiunilor de intrare | LED-ul de pe panou se aprinde când optocuplul este pornit | |||||
| Articol | Specificații de putere | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Număr de ieșire | 8 | 10 | 16 | 16 | 24 | |
| Frecvența pulsului (Max) | cu un singur capăt 2 axa 200K | Single-ended 4 axe 200K | cu un singur capăt 6 axa 200K | |||
| Tip ieșire | Ieșire tranzistor/drain | |||||
| Alimentare externă | DC5~30V | |||||
| Sarcina maxima | Sarcină rezistivă | 0,5A/mod | ||||
| Sarcina inductivă | 12W/DC24V | |||||
| Sarcina lămpii | 5W/DC24V | |||||
| Sarcina medie | 5mA (DC5~24V) | |||||
| Timp de răspuns | OFF→ON | Viteză mare: 5μs sub/10mA deasupra (DC5 ~ 24V) | ||||
| Comun: 0,2 ms sub/200 mA deasupra (DC24V) | ||||||
| ON→OFF | Viteză mare: 5μs sub/10mA deasupra (DC5 ~ 24V) | |||||
| Comun: 0,2 ms sub/200 mA deasupra (DC24V) | ||||||
| Izolarea buclei | Izolarea optocuplerului | |||||
| Afișarea acțiunilor de ieșire | LED-ul de pe panou se aprinde când optocuplul este pornit | |||||
Resurse componente software
| Articol | Performanță | |
| Releul de intrare X | 256 puncte | X0~X377 |
| Releul de ieșire Y | 256 puncte | Y0~Y377 |
| Releu auxiliar M | 7680 puncte | M0 ~ Pornire blocare (Setați zona de oprire a opririi) |
| Pornire blocare ~ sfârșit blocare (Setați zona de menținere a puterii, Max M1023) | ||
| Latch Cap ~M7679 (zonă fixă de reținere a puterii) | ||
| Releu auxiliar special SM | 512 puncte | SM8000~SM8511 |
| Releul de stare S | 4096 puncte | S0~S4095 |
| cronometrul T | 200 de puncte | T0~T199 (bază de timp 100 ms) |
| T192~T199 (specializare subrutină) | ||
| 46 puncte | T200~T245 (bază de timp 10 ms) | |
| 4 puncte | T246~T249(1ms tip cumulativ) | |
| 6 puncte | T250~T255(100ms tip cumulativ) | |
| 256 puncte | T256~T511 (bază de timp 1 ms) | |
| Contor pe 16 biti | 200 de puncte | C0~C199 |
| Contor pe 32 de biți | 56 puncte | C200~C234 |
| Contor de mare viteză | - | C235~C255 |
| Registrul de date D | 8000 de puncte | D0~D7999 |
| Registrul special de date SD | 512 puncte | SD8000~SD8511 |
| Registrul index | 16 puncte | V0~V7, Z0~Z7 |
| Registrul de extindere | 32768 punct | R0~R32767 |
| Indicator | 4096 puncte | P0~P4095 |
| Întrerupt | 6 puncte | I00*~I50* Întrerupere de intrare |
| 3 puncte | I6**~I8** Întrerupere de sincronizare | |
| 6 puncte | I010~I060 Întreruperea contorului de mare viteză | |
| Master control cu cuibărire | 8 puncte | N0~N7 |
| constanta K | - | Interval de 16 biți: -32768~ 32767, interval de 32 de biți: -2147483648~ 2147483647 |
| constanta H | - | Interval de 16 biți: 0~FFFF, interval de 32 de biți: 0~FFFFFFFF |
| Număr real (E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Șir de caractere | - | Lungimea maximă a unui caracter cu jumătate de colț încadrat de „ ” este de 32 de caractere |
Contor de mare viteză
| Intrare Distributie | Contor monofazat | AB Contor de faze | AB Contor de faze | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | U/D | | | | | | | | U/D | | | U | | | U | | A | A | | | |
| X1 | | U/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | U/D | | | | | | | U/D | | | U | | R | | R | | A | | |
| X3 | | | | U/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | U/D | | | | | S | | | | U | | U | | | | A | |
| X5 | | | | | | U/D | | | | | U/D | | | D | | D | | | | B | |
| X6 | | | | | | | U/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | U/D | | | S | | | | | S | | | | | B |
