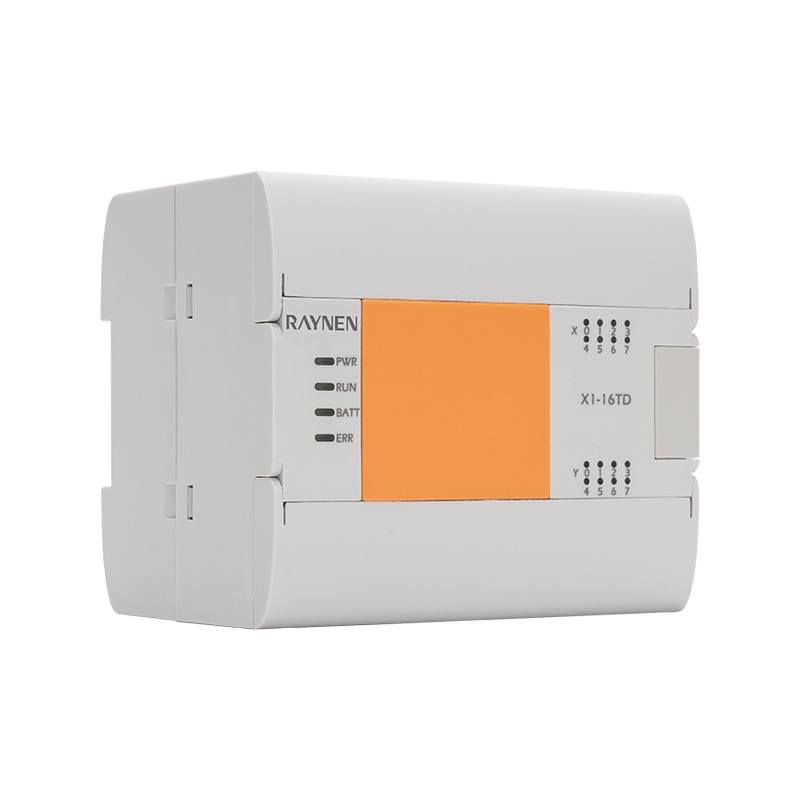

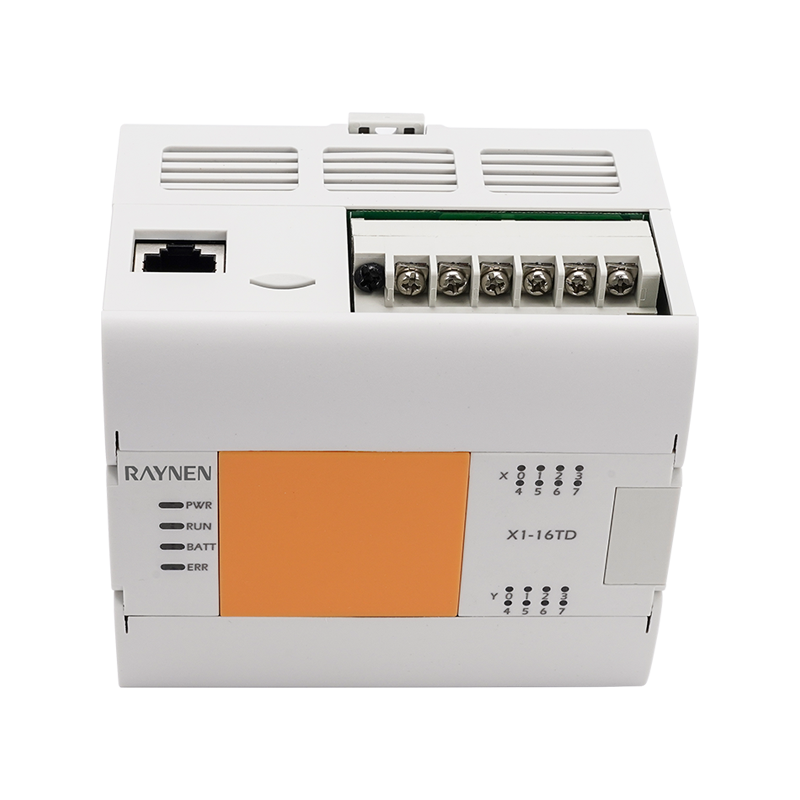

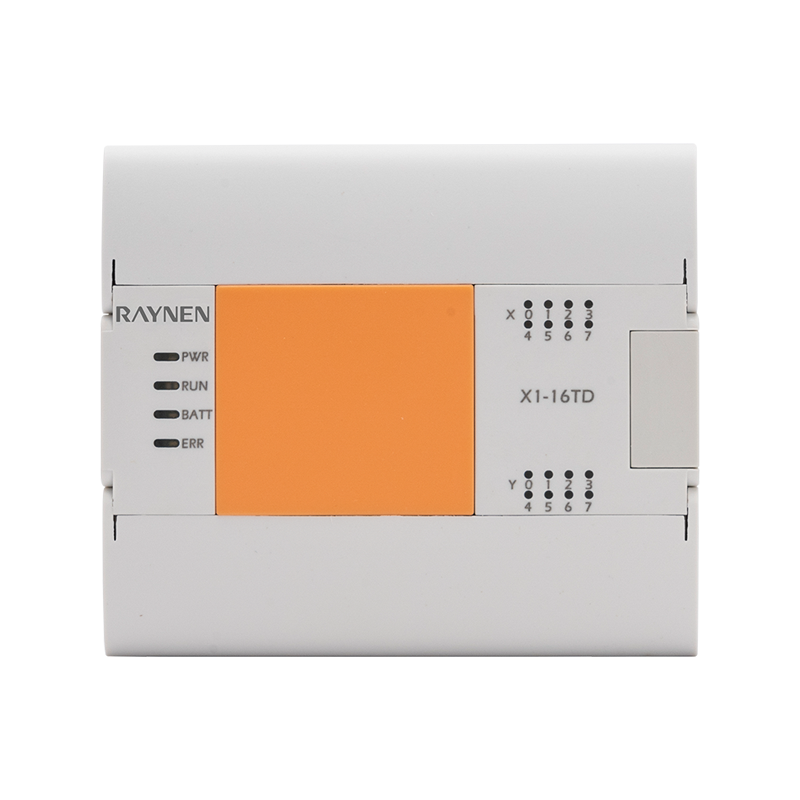

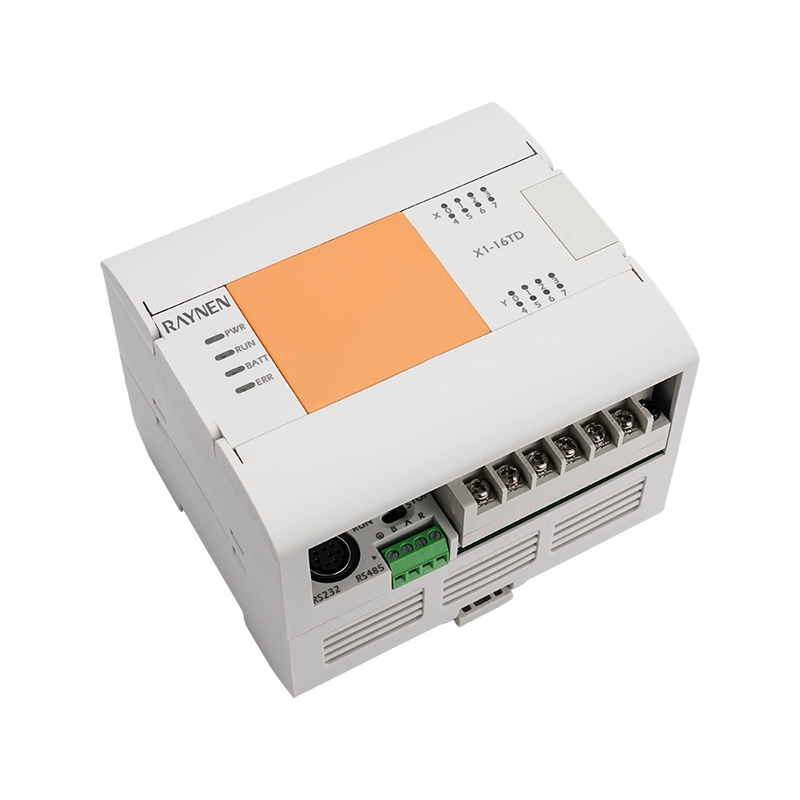

X1 Controler logic programabil economic

PLC economic X1 are funcții simple de control al mișcării, cum ar fi ieșirea impulsurilor, numărarea de mare viteză, ceasul în timp real și stocarea permanentă a datelor în timpul căderii de curent. Port de rețea integrat RS232/485, acceptă extinderea 1 placă BD. Contor de mare viteză cu 2 căi, impuls de mare viteză pe 2 axe 60K, impuls opțional de mare viteză pe 3 axe, 100 kHz.

Obțineți o cotație

Descărcați

Rezumatul produsului

• Cu funcții simple de control al mișcării, cum ar fi ieșirea impulsurilor și numărarea de mare viteză

• Cu numărare de mare viteză, ieșire de impulsuri de mare viteză pe 3 axe de 100 kHz și alte funcții de control al mișcării (Opțional)

• Ceas în timp real, stocare permanentă a datelor de oprire

• Acceptă o placă BD

Avantaj

Interfață

Intrare/ieșire

Placa BD

Port de rețea integrat RS232/485

Contor de mare viteză cu 2 canale

Puls de mare viteză cu 2 axe 60K

Impuls de mare viteză pe 3 axe, 100 kHz (Opțional)

Suportă 1 placă BD

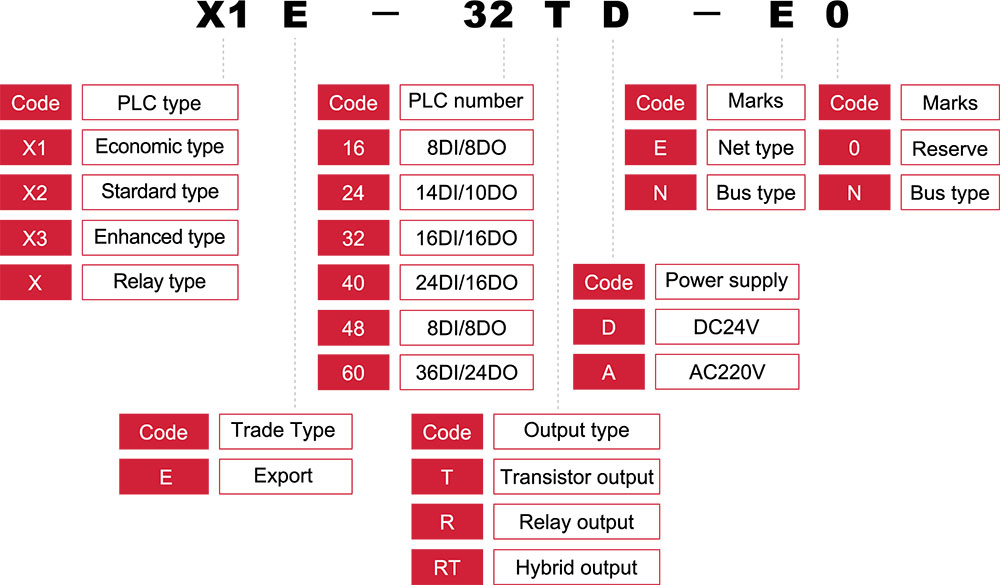

Nomenclatura modelului

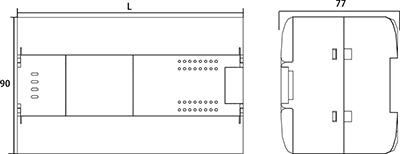

Dimensiunea produsului (unitate: mm)

Modelul PLC	L
X1E-16TD-E0	104
X1E-24TD-E0	132
X1E-32TD-E0	150
X1E-40TD-E0	165
X1E-60TD-E0	210

Parametru

Articol	Specificații de putere
	X1E-16TD	X1E-24TD	X1E-32TD	X1E-40TD	X1E-60TD
Consumul de energie	6W	7W	8W	9W	11W
Tensiunea de alimentare	DC24V
Tensiunea de alimentare range	DC20.4~28.8V
Permis instantaneu timpul de pană de curent	Pentru întreruperi tranzitorii de curent sub 5 ms, operațiunea va continua
Siguranta de alimentare	60V 2A
Curent de supratensiune	12 A, 0,5 ms sub/28,8 V DC
Sursa de alimentare DC24V	Sub 300mA
Temperatura mediului de lucru	-10℃~60℃ (instalare orizontală), -10℃~50°℃ (instalare verticală)
Temperatura mediului de transport	-20℃~ 80°C
Umiditatea relativă a mediului ambiant	5~95%, fără condensare (nivel de RH 2, conform lEC61131-2)
Nivel de protecție	IP20
Compatibilitate electromagnetică	Suprimarea zgomotului, conform EC61000-6-2
Nivel mecanic (vibrație)	IEC60068, Part2-6/10up58Hz
Rezistenta la tensiune	AC1.5kV 1 min, Între fiecare terminal și terminalul de masă
	AC500V 1 min, între fiecare bornă și borna de masă
Rezistenta de izolare	După măsurarea cu un contor de rezistență de izolație DC500V, este mai mult de 5MΩ între fiecare terminal și terminalul de masă
Împământare	Împământare de tip D (rezistență de împământare: mai mică de 100Ω), nu permiteți împământarea comună cu sistemul de curent puternic
Mediu de utilizare	Fără gaze corozive, inflamabile, praful conductiv (praful) nu este grav
Altitudine de utilizare	2000M mai jos (Nu poate fi utilizat în mediul cu presiune peste presiunea atmosferică, altfel poate apărea)

Articol		Specificații de putere
		X1E-16TD	X1E-24TD	X1E-32TD	X1E-40TD	X1E-60TD
Numărul de intrare		8	14	16	24	36
Număr de mare viteză		fază semnal 60KHz (2 căi) faza AB 30KHz (1 cale)
Tip de conectare la intrare		Bloc terminal detașabil (șurub M3)
Tip de intrare		Tip chiuvetă/Tip sursă
Tensiunea semnalului de intrare		Putere DC: DC20.4V~28.8V
Impedanța de intrare	X0-X2	2,4K
	X3 mai sus	5,6K
La intrarea curentului de inductanță	X0-X2	5mA mai sus
	X3 mai sus	2,4 mA mai sus
OFF Curent de inductanță de intrare		1mA mai jos
Timp de răspuns la intrare		Nu mai mult de 4,5 ms
Forma semnalului de intrare		Fără intrare de contact de tensiune
		Intrare chiuvetă: tranzistor NPN cu colector deschis
Izolarea buclei de intrare		Intrare sursă: tranzistor PNP cu colector deschis
		Izolarea optocuplerului
Afișarea acțiunilor de intrare		LED-ul de pe panou se aprinde când optocuplul este pornit

Articol		Specificații de putere
		X1E-16TD	X1E-24TD	X1E-32TD	X1E-40TD	X1E-60TD
Număr de ieșire		8	10	16	20	24
Frecvența pulsului (Max)		Un singur terminal 2 arbore 60KHz
Tip de conectare la ieșire		Bloc terminal detașabil (șurub M3)
Tip ieșire		Ieșire tranzistor/drain
Alimentare externă		DC5~30V
Sarcina maxima	Sarcină rezistivă	0,5A/punct unic; 0,8A/4 puncte
	Sarcina inductivă	12W/DC24V
	Sarcina lămpii	Viteză mare: 2W/DC24V, comun: 5W/DC24V
Sarcina medie		5mA (DC5 ~ 24V)
Curent de scurgere deschis		0,1 mA mai jos/DC30V
on-rezistenta		Punct de mare viteză 0,3Ω valoare tipică (Max 0,6Ω)
Timp de răspuns	OFF→ON	Viteză mare: 10us sub/10mA deasupra (DC5 ~ 24V)
		Comun: 0,2 ms sub/200 mA deasupra (DC24V)
	ON→OFF	Viteză mare: 10us sub/10mA deasupra (DC5 ~ 24V)
		Comun: 0,2 ms sub/200 mA deasupra (DC24V)
Izolarea buclei		Izolarea optocuplerului
Afișarea acțiunilor de ieșire		LED-ul de pe panou se aprinde când optocuplul este pornit
Distanța de transmisie a măștii		500M (ieșire comună)
distanta de transmisie demascata		150M (ieșire comună)

Resurse componente software

Articol		Performanță
Mod de control operațional		Metodă de execuție repetată a programelor salvate (LSl dedicat) cu funcție de întrerupere
Mod de control intrare/ieșire		Mod de procesare în lot (când se execută instrucțiunea END), instrucțiunea de reîmprospătare de intrare și ieșire, funcție de captare a impulsurilor
Limbajul de programare		Modul simbol releu modul scară (poate fi reprezentat prin SFC)
Ceas în timp real	Funcția ceas	Încorporat 2000-2099, eroarea anuală nu este mai mare de 5 minute/25°C
Memoria programului	Capacitate maximă de memorie	Pasul 32000 poate fi setat prin parametri, scrie comentarii și registre de fișiere în memoria programului
	Capacitate/model de memorie încorporată	32000 pasi/memorie RAM, protejat prin parolă
	Funcția de scriere în RUN	Nu
Tipul instrucțiunii	Instrucțiune de bază	27tip de instrucțiuni de control secvențial, 2tip de instrucțiuni cu diagramă pe scară
	Instrucțiuni de aplicare	218 feluri 497 tip
Aritmetica viteza de procesare	Comanda de bază	0,065μs/instrucțiune
Număr de intrare/ieșire	Numărul de puncte de intrare pentru utilizare extinsă	256 puncte	Totalul punctelor de intrare și ieșire nu depășește 256 de puncte
	Numărul de puncte de ieșire pentru utilizare extinsă	256 puncte
Releu intrare-ieșire	Releu de intrare	256 puncte	Intrarea și ieșirea totală 256 de puncte
	Releu de iesire	256 puncte
Releu auxiliar	comună	M0~M7679	7680 puncte	comună/retention Settings can be changed through parameters
	Retentie	M500~M1023	524 puncte
de stat	comună	S0~S4095	4096 puncte	comună/retention Settings can be changed through parameters
	Retentie	S500~S999	500 de puncte	comună/retention Settings can be changed through parameters
Cronometru	tip 100 ms	T0~T199	200 de puncte	0,1~3276,7s
	tip 10 ms	T200~T245	46 puncte	0,01~327,67s
	1 ms Tip cumulativ	T246~T249	4 puncte	0,001~32,767S
	100 ms Tip cumulativ	T250~T255	6 puncte	0,1~3276,7s
	tip 1 ms	T256~T511	256 puncte
Contor	Creștere generală	C0~C99	100 de puncte	0,001~32,767s
	(16 biți) [Modificabil]			comună/retention Settings can be changed through parameters
	Retentie increasing (16-bit) [schimbabil]	C100~C199	100 de puncte
	comună duplexing	C200~C219	20 de puncte	comună/retention Settings can be changed through parameters
	(32 de biți) [Modificabil]
	Retentie duplexing (32 bit) [schimbabil]	C220~C255	36 puncte
Registrul de date	comună	D0~D7999	8000 puncte	comună/retention Settings can be changed through parameters
	Retentie	D200~511	312 puncte
Registrul de extindere	Controlul principal	P0~P1023	1024 puncte	Comanda CJ、Comanda CALL utilizată
Ponter	Controlul principal	NU~N7	8 puncte	Comanda MC utilizată
Cuib	Controlul principal	16 biți	-32.768~ 32.767
de stat	10 număr zecimal (K)	32 de biți	-2.147.483.648~ 2.147.483.647
	16 număr hexazecimal (H)	16 biți	0~FFFF
		32 de biți	0~FFFFFFFF
	Număr real (E)	32 de biți	-3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038
	Șir de caractere ( "")	Șir de caractere	Specificați cu caractere în """". maximum 32 de caractere cu jumătate de colț pot fi utilizate într-o constantă într-o instrucțiune
